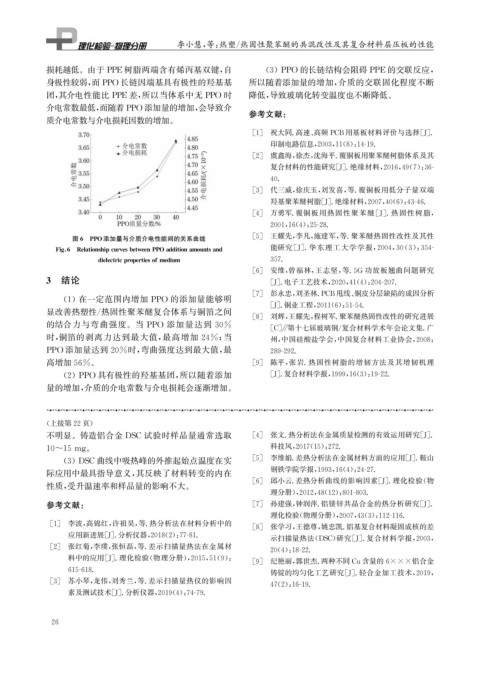

Page 42 - 理化检验-物理分册2021年第九期

李小慧, 等: 热塑 / 热固性聚苯醚的共混改性及其复合材料层压板的性能

损耗越低。由于 PPE 树脂两端含有烯丙基双键, 自 ( 3 ) PPO 的长链结构会阻碍 PPE 的交联反应,

身极性较弱, 而 PPO 长链因端基具有极性的羟基基 所以随着添加量的增加, 介质的交联固化程度不断
团, 其介电性能比 PPE 差, 所以当体系中无 PPO 时 降低, 导致玻璃化转变温度也不断降低。
介电常数最低, 而随着 PPO 添加量的增加, 会导致介
参考文献:
质介电常数与介电损耗因数的增加。
[ 1 ] 祝大同. 高速、 高频 PCB用基板材料评价与选择[ J ] .
印制电路信息, 2003 , 11 ( 8 ): 14-19.
[ 2 ] 虞鑫海, 徐杰, 沈海平. 覆铜板用聚苯醚树脂体系及其
复合材料的性能研究[ J ] . 绝缘材料, 2016 , 49 ( 7 ): 36-
40.
[ 3 ] 代三威, 徐庆玉, 刘发喜, 等. 覆铜板用低分子量双端
羟基聚苯醚树脂[ J ] . 绝缘材料, 2007 , 40 ( 6 ): 43-46.
[ 4 ] 万勇军. 覆铜板用热固性聚苯醚[ J ] . 热固性树脂,
2001 , 16 ( 4 ): 25-28.
[ 5 ] 王耀先, 李凡, 施建军, 等. 聚苯醚热固性改性及其性
图6 PPO添加量与介质介电性能间的关系曲线

Fi g 6 Relationshi p curvesbetweenPPOadditionamountsand 能研究[ J ] . 华东理工大学学报, 2004 , 30 ( 3 ): 354-

dielectric p ro p ertiesofmedium 357.
[ 6 ] 安维, 曾福林, 王志坚, 等.5G 功放板翘曲问题研究
3 结论 [ J ] . 电子工艺技术, 2020 , 41 ( 4 ): 204-207.
[ 7 ] 彭永忠, 刘圣林.PCB甩线、 铜皮分层缺陷的成因分析

( 1 )在一定范围内增加 PPO 的添加量能够明
[ J ] . 铜业工程, 2011 ( 6 ): 51-54.
显改善热塑性 / 热固性聚苯醚复合体系与铜箔之间
[ 8 ] 刘辉, 王耀先, 程树军. 聚苯醚热固性改性的研究进展
的结合力与弯曲强度。当 PPO 添加量达到 30% [ C ] ∥ 第十七届玻璃钢 / 复合材料学术年会论文集. 广
时, 铜箔的剥离力达到最大值, 最高增加 24% ; 当 州, 中国硅酸盐学会, 中国复合材料工业协会, 2008 :
PPO 添加量达到20%时, 弯曲强度达到最大值, 最 289-292.
高增加56% 。 [ 9 ] 陈平, 张岩. 热固性树脂的增韧方法及其增韧机理
( 2 ) PPO 具有极性的羟基基团, 所以随着添加 [ J ] . 复合材料学报, 1999 , 16 ( 3 ): 19-22.

量的增加, 介质的介电常数与介电损耗会逐渐增加。

( 上接第22页)
不明显。铸造铝合金 DSC 试验时样品量通常选取 [ 4 ] 张文. 热分析法在金属质量检测的有效运用研究[ J ] .

10~15m g 。 科技风, 2017 ( 15 ): 272.
( 3 ) DSC曲线中吸热峰的外推起始点温度在实 [ 5 ] 李维娟. 差热分析法在金属材料方面的应用[ J ] . 鞍山

际应用中最具指导意义, 其反映了材料转变的内在 钢铁学院学报, 1993 , 16 ( 4 ): 24-27.
[ 6 ] 邱小云. 差热分析曲线的影响因素[ J ] . 理化检验( 物
性质, 受升温速率和样品量的影响不大。
理分册), 2012 , 48 ( 12 ): 801-803.
参考文献: [ 7 ] 孙建强, 钟润萍. 铝镁锌共晶合金的热分析研究[ J ] .

理化检验( 物理分册), 2007 , 43 ( 3 ): 112-116.
[ 1 ] 李波, 高锦红, 许祖昊, 等. 热分析法在材料分析中的
[ 8 ] 张学习, 王德尊, 姚忠凯. 铝基复合材料凝固成核的差
应用新进展[ J ] . 分析仪器, 2018 ( 2 ): 77-81.
示扫描量热法( DSC ) 研究[ J ] . 复合材料学报, 2003 ,
[ 2 ] 张红菊, 李璞, 张恒磊, 等. 差示扫描量热法在金属材
20 ( 4 ): 18-22.
料中的应用[ J ] . 理化检验( 物理分册), 2015 , 51 ( 9 ):
[ 9 ] 纪艳丽, 郭世杰. 两种不同 Cu含量的6×××铝合金
615-618. 铸锭的均匀化工艺研究[ J ] . 轻合金加工技术, 2019 ,
[ 3 ] 苏小琴, 龙伟, 刘秀兰, 等. 差示扫描量热仪的影响因
47 ( 2 ): 16-19.
素及测试技术[ J ] . 分析仪器, 2019 ( 4 ): 74-79.

2 6
