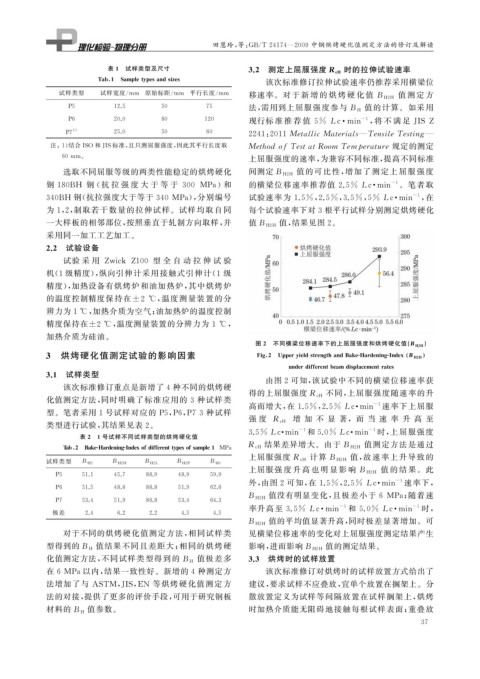

Page 53 - 理化检验-物理分册2021年第七期

田慧玲, 等: GB / T24174 — 2009 中钢烘烤硬化值测定方法的修订及解读

表 1 试样类型及尺寸 时的拉伸试验速率
3.2 测定上屈服强度 R eH

Tab 1 Sam p let yp esandsizes 该次标准修订拉伸试验速率仍推荐采用横梁位
试样类型 试样宽度 / mm 原始标距 / mm 平行长度 / mm 值 测 定 方
移速率。对 于 新 增 的 烘 烤 硬 化 值 B H2H
P5 12.5 50 75 值的计算。如采用
法, 需用到上屈服强度参与 B H

P6 20.0 80 120 -1
现行标 准 推 荐 值 5% Lc · min , 将 不 满 足 JISZ
1 )
P7 25.0 50 60 2241 : 2011MetallicMaterials — TensileTestin g —
注: 1 ) 结合ISO 和JIS标准, 且只测屈服强度, 因此其平行长度取 Methodo fTestatRoomTem p erature 规定的测定

60mm 。 上屈服强度的速率, 为兼容不同标准, 提高不同标准
选取不同屈服等级的两类性能稳定的烘烤硬化 间测定 B H2H 值的可比性, 增加了测定上屈服强度

钢 180BH 钢 ( 抗 拉 强 度 大 于 等 于 300 MPa ) 和 的横梁位移速率推荐值 2.5% Lc · min 。笔者取

-1

340BH 钢( 抗拉强度大于等于 340 MPa ), 分别编号 试验速率为 1.5% , 2.5% , 3.5% , 5% Lc · min , 在
-1
为 1 , 2 , 制取若干数量的拉伸试样。试样均取自同 每个试验速率下对 3 根平行试样分别测定烘烤硬化
一大样板的相邻部位, 按照垂直于轧制方向取样, 并 值 B H2H 值, 结果见图 2 。
采用同一加工工艺加工。
2.2 试验设备

试验 采 用 Zwick Z100 型 全 自 动 拉 伸 试 验
机( 1 级精度), 纵向引伸计采用接触式引伸计( 1 级
精度), 加热设备有烘烤炉和油加热炉, 其中烘烤炉
的温度控制精度保持在 ±2 ℃ , 温度测量装置的分

辨力为1℃ , 加热介质为空气; 油加热炉的温度控制

精度保持在 ±2 ℃ , 温度测量装置的分辨力为 1 ℃ ,
加热介质为硅油。
)
图 2 不同横梁位移速率下的上屈服强度和烘烤硬化值( B H2H
3 烘烤硬化值测定试验的影响因素 Fi g 2 U pp er y ieldstren g thandBake-Hardenin g -Index B H2H

underdifferentbeamdis p lacementrates
3.1 试样类型
由图 2 可知, 该试验中不同的横梁位移速率获
该次标准修订重点是新增了 4 种不同的烘烤硬
不同, 上屈服强度随速率的升
得的上屈服强度 R eH
化值测定方法, 同时明确了标准应用的 3 种试样类
高而增大, 在 1.5% , 2.5% Lc · min 速率下上屈服
-1

型。笔者采用 1 号试样对应的 P5 , P6 , P73 种试样
增 加 不 显 著,而 当 速 率 升 高 至
强 度 R eH
类型进行试验, 其结果见表 2 。
3.5% Lc · min 和 5.0% Lc · min 时, 上屈服强度
-1
-1
表 2 1 号试样不同试样类型的烘烤硬化值
值测定方法是通过

Tab 2 Bake-Hardenin g -Indexofdifferentt yp esofsam p le1 MPa R eH 结果差异增大。由于 B H2H
值, 故速率上升导致的
试样类型 B H2 B H2H B H2L B H2P B H0 上屈服强度 R eH 计算 B H2H
值 的 结 果。 此
上屈服强 度 升 高 也 明 显 影 响 B H2H
P5 51.1 45.7 88.9 48.9 59.9

-1
外, 由图 2 可知, 在 1.5% , 2.5% Lc · min 速率下,
P6 51.5 48.6 88.8 51.9 62.6
值没有明显变化, 且极差小于 6 MPa ; 随着速
B H2H
P7 53.4 51.9 86.8 53.4 64.3

-1
-1
率升高至 3.5% Lc · min 和 5.0% Lc · min 时,
极差 2.4 6.2 2.2 4.5 4.5
值的平均值显著升高, 同时极差显著增加。可
B H2H
对于不同的烘烤硬化值测定方法, 相同试样类 见横梁位移速率的变化对上屈服强度测定结果产生
值结果不同且差距大; 相同的烘烤硬
型得到的 B H 影响, 进而影响 B H2H 值的测定结果。
值极差多 3.3 烘烤时的试样放置
化值测定方法, 不同试样类型得到的 B H

在 6MPa以内, 结果一致性好。新增的 4 种测定方 该次标准修订对烘烤时的试样放置方式给出了
法增加了与 ASTM , JIS , EN 等烘烤硬化值测定方 建议, 要求试样不应叠放, 宜单个放置在搁架上。分
法的对接, 提供了更多的评价手段, 可用于研究钢板 散放置定义为试样等间隔放置在试样搁架上, 烘烤
值参数。 时加热介质能无阻碍地接触每根试样表面; 重叠放
材料的 B H
3 7
