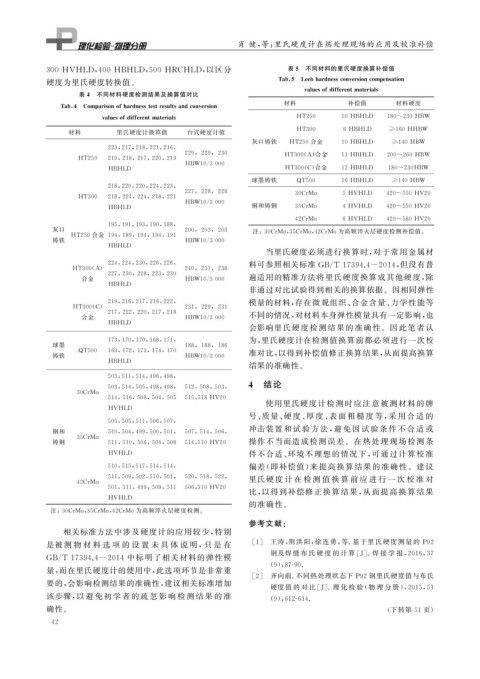

Page 58 - 理化检验-物理分册2021年第七期

肖 健, 等: 里氏硬度计在热处理现场的应用及校准补偿

300HVHLD , 400HBHLD , 500HRCHLD , 以区分 表 5 不同材料的里氏硬度换算补偿值

Tab 5 Leebhardnessconversioncom p ensation
硬度为里氏硬度转换值。

valuesofdifferentmaterials
表 4 不同材料硬度检测结果及换算值对比
材料 补偿值 材料硬度
Tab 4 Com p arisonofhardnesstestresultsandconversion

valuesofdifferentmaterials HT250 10HBHLD 180~230HBW

材料 里氏硬度计换算值 台式硬度计值 HT300 6HBHLD ≥160HHBW

灰口铸铁 HT250 合金 10HBHLD ≥140HBW
223 , 217 , 218 , 221 , 216 ,

229 , 229 , 230
HT300 ( A ) 合金 11HBHLD 200~260HBW
HT250 219 , 218 , 217 , 220 , 219
HBW10 / 3000
HBHLD HT300 ( C ) 合金 12HBHLD 180~230HBW

球墨铸铁 QT500 16HBHLD ≥140HBW
218 , 220 , 220 , 224 , 223 ,

227 , 228 , 226
30CrMo 5HVHLD 420~550HV20
HT300 218 , 224 , 224 , 218 , 221
HBW10 / 3000 钢和铸钢
HBHLD 35CrMo 4HVHLD 420~550HV20

42CrMo 6HVHLD 420~580HV20
195 , 191 , 193 , 190 , 188 ,
灰口
200 , 203 , 203 注: 30CrMo , 35CrMo , 42CrMo为高频淬火层硬度检测补偿值。
HT250 合金 194 , 189 , 194 , 194 , 191
铸铁 HBW10 / 3000
HBHLD
当里氏硬度必须进行换算时, 对于常用金属材

224 , 224 , 230 , 226 , 226 , 料可参照相关标准 GB / T17394.4-2014 , 但没有普
HT300 ( A ) 240 , 237 , 238
227 , 230 , 228 , 223 , 230
合金 HBW10 / 3000 遍适用的精准方法将里氏硬度换算成其他硬度, 除
HBHLD
非通过对比试验得到相关的换算依据。因相同弹性
219 , 216 , 217 , 216 , 222 , 模量的材料, 存在微观组织、 合金含量、 力学性能等
HT300 ( C ) 231 , 229 , 231
217 , 222 , 220 , 217 , 218 不同的情况, 对材料本身弹性模量具有一定影响, 也
合金 HBW10 / 3000
HBHLD
会影响里氏硬度检测结果的准确性。因此笔者认
173 , 170 , 170 , 168 , 171 , 为, 里氏硬度计在检测值换算前都必须进行一次校
球墨
188 , 188 , 186
QT500 169 , 172 , 173 , 174 , 170 准对比, 以得到补偿值修正换算结果, 从而提高换算
铸铁 HBW10 / 3000
HBHLD
结果的准确性。
505 , 511 , 514 , 496 , 498 ,
4 结论
503 , 514 , 505 , 498 , 498 , 512 , 508 , 503 ,
30CrMo
514 , 516 , 508 , 504 , 505 515 , 518HV20
使用里氏硬度计检测时应注意被测材料的牌
HVHLD
号、 质量、 硬 度、 厚 度、 表 面 粗 糙 度 等, 采 用 合 适 的
505 , 505 , 511 , 506 , 507 ,
钢和 510 , 504 , 499 , 500 , 501 , 507 , 514 , 506 , 冲击装置 和 试 验 方 法, 避 免 因 试 验 条 件 不 合 适 或
35CrMo
铸钢 511 , 510 , 506 , 504 , 508 514 , 510HV20 操作不当而造成检测误差。在热处理现场检测条
件不合适、 环境不理想的情况下, 可通过计算校准
HVHLD
510 , 515 , 517 , 514 , 514 , 偏差( 即补偿值) 来提高换算结果的准确性。建议
511 , 509 , 502 , 510 , 501 , 520 , 518 , 522 , 里氏硬 度 计 在 检 测 值 换 算 前 应 进 行 一 次 校 准 对
42CrMo
501 , 511 , 499 , 509 , 511 506 , 510HV20
比, 以得到补偿修正换算结果, 从而提高换算结果
HVHLD
的准确性。

注: 30CrMo , 35CrMo , 42CrMo为高频淬火层硬度检测。
参考文献:
相关标准方法中涉及硬度计的应用较少, 特别
是被 测 物 材 料 选 项 的 设 置 未 具 体 说 明, 只 是 在 [ 1 ] 王涛, 荆洪阳, 徐连勇, 等 . 基于里氏硬度测量的 P92
钢及焊 缝 布 氏 硬 度 的 计 算 [ J ] . 焊 接 学 报, 2016 , 37
GB / T17394.4-2014 中标明了相关材料的弹性模
( 9 ): 87-90.
量, 而在里氏硬度计的使用中, 此选项环节是非常重
[ 2 ] 齐向前 . 不同热处理状态下 P92 钢里氏硬度值与布氏
要的, 会影响检测结果的准确性, 建议相关标准增加
硬度值 的 对 比 [ J ] . 理 化 检 验 ( 物 理 分 册), 2015 , 51
该步骤, 以 避 免 初 学 者 的 疏 忽 影 响 检 测 结 果 的 准
( 9 ): 612-614.
确性。 ( 下转第 51 页)
4 2
