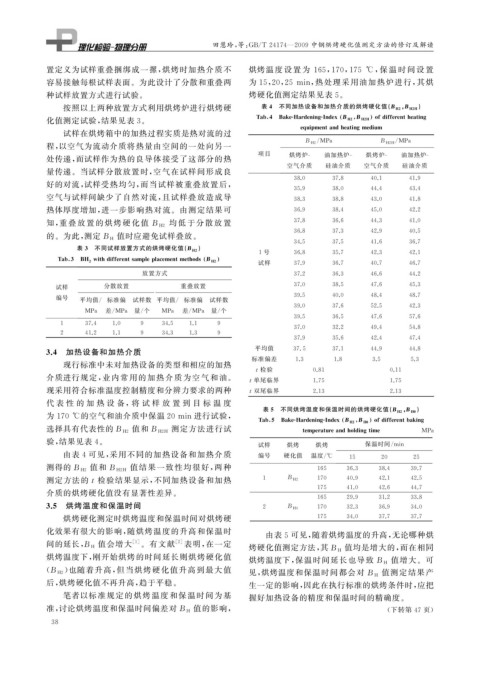

Page 54 - 理化检验-物理分册2021年第七期

田慧玲, 等: GB / T24174 — 2009 中钢烘烤硬化值测定方法的修订及解读

置定义为试样重叠捆绑成一摞, 烘烤时加热介质不 烘烤温 度 设 置 为 165 , 170 , 175 ℃ , 保 温 时 间 设 置

容易接触每根试样表面。为此设计了分散和重叠两 为 15 , 20 , 25 min , 热处理采用油加热炉进行, 其烘
种试样放置方式进行试验。 烤硬化值测定结果见表 5 。
,
按照以上两种放置方式利用烘烤炉进行烘烤硬 表 4 不同加热设备和加热介质的烘烤硬化值( B H2 B H2H )

Tab 4 Bake-Hardenin g -Index B H2 B H2H ofdifferentheatin g
化值测定试验, 结果见表 3 。

e q ui p mentandheatin gmedium
试样在烘烤箱中的加热过程实质是热对流的过
/
/
B H2 MPa B H2H MPa
程, 以空气为流动介质将热量由空间的一处向另一
项目
处传递, 而试样作为热的良导体接受了这部分的热 烘烤炉 - 油加热炉 - 烘烤炉 - 油加热炉 -
空气介质 硅油介质 空气介质 硅油介质
量传递。当试样分散放置时, 空气在试样间形成良

38.0 37.8 40.1 41.9
好的对流, 试样受热均匀, 而当试样被重叠放置后,
35.9 38.0 44.4 43.4
空气与试样间缺少了自然对流, 且试样叠放造成导 38.3 38.8 43.0 41.8
热体厚度增加, 进一步影响热对流。由测定结果可 36.9 38.4 45.0 42.2

均 低 于 分 散 放 置 37.8 36.6 44.3 41.0
知, 重 叠 放 置 的 烘 烤 硬 化 值 B H2

36.8 37.3 42.9 40.5
值时应避免试样叠放。
的。为此, 测定 B H
34.5 37.5 41.6 36.7
)
表 3 不同试样放置方式的烘烤硬化值( B H2
1号 36.8 35.7 42.3 42.1

Tab 3 BH 2 withdifferentsam p le p lacementmethods B H2 试样 37.9 36.7 40.7 46.7

放置方式 37.2 36.3 46.6 44.2

试样 分散放置 重叠放置 37.0 38.5 47.6 45.3

编号 平均值 / 标准偏 试样数 平均值 / 标准偏 试样数 39.5 40.0 48.4 48.7
39.0 37.6 52.5 42.3
差 / MPa 量 / 个 差 / MPa 量 / 个
MPa MPa
39.5 36.5 47.6 57.6
1 37.4 1.0 9 34.5 1.1 9
37.0 32.2 49.4 54.8
2 41.2 1.1 9 34.3 1.3 9
37.9 35.6 42.4 47.4
3.4 加热设备和加热介质 平均值 37.5 37.1 44.9 44.8
标准偏差 1.3 1.8 3.5 5.3
现行标准中未对加热设备的类型和相应的加热
t 检验 0.81 0.11
介质进行规定, 业内常用的加热 介质为空气和油。 t 单尾临界 1.75 1.75
现采用符合标准温度控制精度和分辨力要求的两种 t 双尾临界 2.13 2.13
代 表 性 的 加 热 设 备, 将 试 样 放 置 到 目 标 温 度
, )
表 5 不同烘烤温度和保温时间的烘烤硬化值( B H2 B H0

为 170 ℃ 的空气和油介质中保温20min进行试验,
Tab 5 Bake-Hardenin g -Index B H2 B H0 ofdifferentbakin g
测定方法进行试
选择具有代表性的 B H2 值和 B H2H tem p eratureandholdin g time MPa
验, 结果见表 4 。
试样 烘烤 烘烤 保温时间 / min
由表 4 可见, 采用不同的加热设备和加热介质 编号 硬化值 温度 / ℃ 15 20 25
值结果一致性均很好, 两种
测得的 B H2 值和 B H2H 165 36.3 38.4 39.7
测定方法的t 检验结果显示, 不同加热设备和加热 1 B H2 170 40.9 42.1 42.5
175 41.0 42.6 44.7
介质的烘烤硬化值没有显著性差异。
165 29.9 31.2 33.8
3.5 烘烤温度和保温时间 2 B H0 170 32.3 36.9 34.0
烘烤硬化测定时烘烤温度和保温时间对烘烤硬 175 34.0 37.7 37.7
化效果有很大的影响, 随烘烤温度的升高和保温时
由表 5 可见, 随着烘烤温度的升高, 无论哪种烘
值会增大 [ 1 ] 。有文献 [ 2 ] 表明, 在一定
间的延长, B H 值均是增大的, 而在相同
烤硬化值测定方法, 其 B H
烘烤温度下, 刚开始烘烤的时间延长则烘烤硬化值
烘烤温度下, 保温时间延长也导致 B H 值增大。可
) 也随着升高, 但当烘烤硬化值升高到最大值
( B H2 值测定结果产
见, 烘烤温度和保温时间都会对 B H
后, 烘烤硬化值不再升高, 趋于平稳。 生一定的影响, 因此在执行标准的烘烤条件时, 应把
笔者以标准规定的烘烤温度和保温时间 为基 握好加热设备的精度和保温时间的精确度。

值的影响,
准, 讨论烘烤温度和保温时间偏差对 B H ( 下转第 47 页)
3 8
