吴建华, 等: 316L 不锈钢板式换热器泄漏原因
280HV0.3 , 可见缺陷附近晶粒拉长变形部位的显微
微 硬 度 检 测,缺 陷 附 近 的 显 微 硬 度 为 380~
390HV0.3 , 正 常 基 体 部 位 的 显 微 硬 度 为 270~ 硬度较基体晶粒正常部位的高约110HV0.3 。

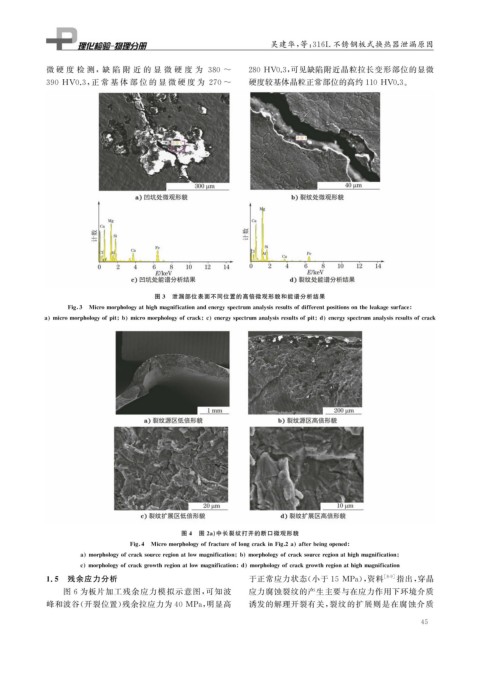

图 3 泄漏部位表面不同位置的高倍微观形貌和能谱分析结果
Fi g 3 Micromor p holo gy athi g hma g nificationandener gy s p ectrumanal y sisresultsofdifferent p ositionsontheleaka g esurface
a micromor p holo gy of p it b micromor p holo gy ofcrack c ener gy s p ectrumanal y sisresultsof p it d ener gy s p ectrumanal y sisresultsofcrack
图 4 图 2a ) 中长裂纹打开的断口微观形貌
Fi g 4 Micromor p holo gy offractureoflon g crackinFi g 2a afterbein g o p ened
a mor p holo gy ofcracksourcere g ionatlowma g nification b mor p holo gy ofcracksourcere g ionathi g hma g nification
c mor p holo gy ofcrackg rowthre g ionatlowma g nification d mor p holo gy ofcrackg rowthre g ionathi g hma g nification
1.5 残余应力分析 于正常应力状态( 小于 15MPa ), 资料 [ 8-9 ] 指出, 穿晶
图 6 为板片加工残余应力模拟示意图, 可知波 应力腐蚀裂纹的产生主要与在应力作用下环境介质
峰和波谷( 开裂位置) 残余拉应力为40MPa , 明显高 诱发的解理开裂有关, 裂纹的扩展则是在腐蚀介质
