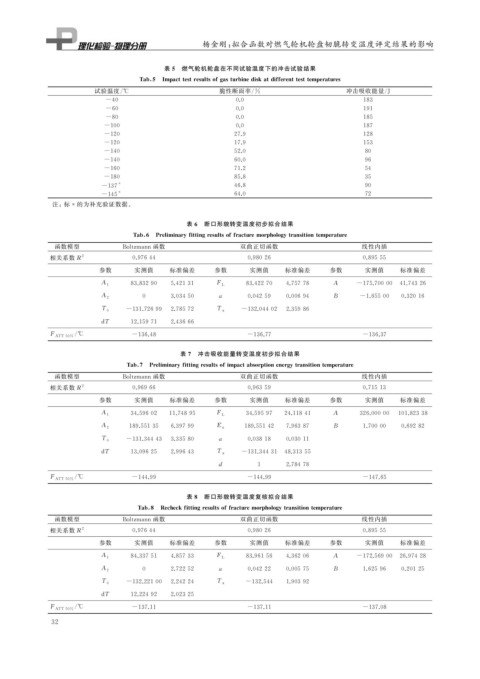

Page 48 - 理化检验-物理分册2021年第七期

杨金刚: 拟合函数对燃气轮机轮盘韧脆转变温度评定结果的影响

表 5 燃气轮机轮盘在不同试验温度下的冲击试验结果

Tab 5 Im p acttestresultsof g asturbinediskatdifferenttesttem p eratures
试验温度 / ℃ 脆性断面率 / % 冲击吸收能量 / J
-40 0.0 183
-60 0.0 191
-80 0.0 185
-100 0.0 187
-120 27.9 128
-120 17.9 153
-140 52.0 80
-140 60.0 96
-160 71.2 54
-180 85.8 35
*
-137 46.8 90
*
-145 64.0 72

注:标 * 的为补充验证数据。
表 6 断口形貌转变温度初步拟合结果

Tab 6 Preliminar y fittin g resultsoffracturemor p holo gy transitiontem p erature
函数模型 Boltzmann函数 双曲正切函数 线性内插

相关系数 R 2 0.97644 0.98026 0.89555
参数 实测值 标准偏差 参数 实测值 标准偏差 参数 实测值 标准偏差

A 1 83.83290 5.42131 F L 83.42270 4.75778 A -175.70000 41.74326

A 2 0 3.03450 a 0.04259 0.00694 B -1.65500 0.32016

T 0 -131.72699 2.78572 T x -132.04402 2.35986

dT 12.15971 2.43666
/
F ATT50% ℃ -136.48 -136.77 -136.37

表 7 冲击吸收能量转变温度初步拟合结果

Tab 7 Preliminar y fittin g resultsofim p actabsor p tionener gy transitiontem p erature
函数模型 Boltzmann函数 双曲正切函数 线性内插

相关系数 R 2 0.96966 0.96359 0.71513
参数 实测值 标准偏差 参数 实测值 标准偏差 参数 实测值 标准偏差

34.59602 11.74895 34.59597 24.11841 A 326.00000 101.82338
A 1 F L

189.55135 6.39799 189.55142 7.96387 B 1.70000 0.69282
A 2 E u

-131.34443 3.33580 a 0.03818 0.03011
T 0

dT 13.09625 2.99643 T x -131.34431 48.31355

d 1 2.78478
/
F ATT50% ℃ -144.99 -144.99 -147.65

表 8 断口形貌转变温度复核拟合结果

Tab 8 Recheckfittin g resultsoffracturemor p holo gy transitiontem p erature
函数模型 Boltzmann函数 双曲正切函数 线性内插

相关系数 R 2 0.97644 0.98026 0.89555
参数 实测值 标准偏差 参数 实测值 标准偏差 参数 实测值 标准偏差

A 1 84.33751 4.85733 F L 83.96156 4.36206 A -172.56900 26.97428

A 2 0 2.72252 a 0.04222 0.00575 B 1.62596 0.20125

T 0 -132.22100 2.24224 T x -132.544 1.90392

dT 12.22492 2.02325
/
F ATT50% ℃ -137.11 -137.11 -137.08

3 2
