Page 83 - 理化检验-物理分册 2021年第六期
P. 83
李 磊, 等: 起重用钢丝绳断裂原因
见断头附近及钢丝绳表面磨损严重, 并且有挤碾压

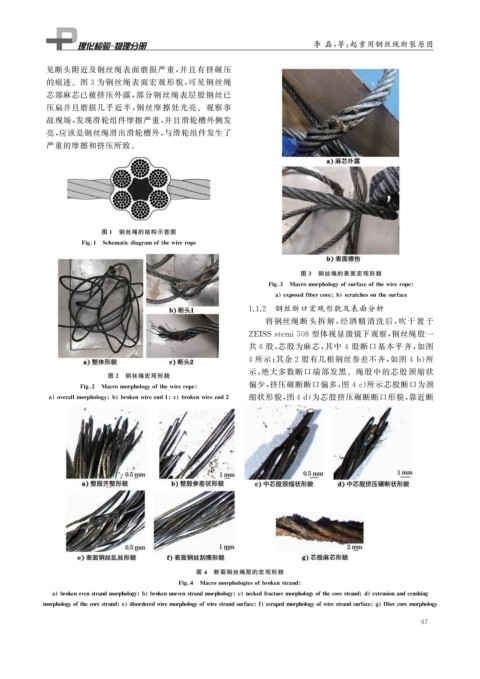

的痕迹。图 3 为钢丝绳表面宏观形貌, 可见钢丝绳
芯部麻芯已被挤压外露, 部分钢丝绳表层股钢丝已
压扁并且磨损几乎近半, 钢丝摩擦处光亮。观察事
故现场, 发现滑轮组件摩擦严重, 并且滑轮槽外侧发
亮, 应该是钢丝绳滑出滑轮槽外, 与滑轮组件发生了
严重的摩擦和挤压所致。
图 1 钢丝绳的结构示意图
Fi g 1 Schematicdia g ramofthewirero p e
图 3 钢丝绳的表面宏观形貌
Fi g 3 Macromor p holo gy ofsurfaceofthewirero p e
a ex p osedfibercore b scratchesonthesurface
1.1.2 钢丝断口宏观形貌及表面分析
将钢丝绳断头拆解, 经酒精清洗 后, 吹 干 置 于
ZEISSstemi508 型体视显微镜下观察, 钢丝绳股一
共 6 股, 芯股为麻芯, 其中 4 股断口基本平齐, 如图
4所示; 其余 2 股有几根钢丝参差不齐, 如图 4b ) 所
示, 绝大多数断口端部发黑。绳股中的芯股颈缩状
图 2 钢丝绳宏观形貌
偏少, 挤压碾断断口偏多, 图 4c ) 所示芯股断口为颈
Fi g 2 Macromor p holo gy ofthewirero p e
a overallmor p holo gy b brokenwireend1 c brokenwireend2 缩状形貌, 图4d ) 为芯股挤压碾断断口形貌, 靠近断
图 4 断裂钢丝绳股的宏观形貌
Fi g 4 Macromor p holo g iesofbrokenstrand
a brokenevenstrandmor p holo gy b brokenunevenstrandmor p holo gy c neckedfracturemor p holo gy ofthecorestrand d extrusionandcrushin g
mor p holo gy ofthecorestrand e disorderedwiremor p holo gy ofwirestrandsurface f scra p edmor p holo gy ofwirestrandsurface g fibercoremor p holo gy
6 7
