Page 90 - 理化检验-物理分册2021年第二期

彭 磊, 等: 35MnBH 钢链轨节开裂原因

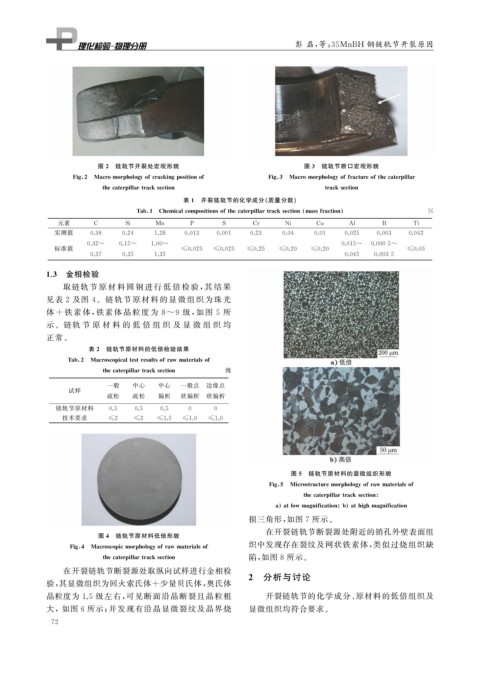

图 2 链轨节开裂处宏观形貌 图 3 链轨节断口宏观形貌

Fi g 2 Macromor p holo gy ofcrackin gp ositionof Fi g 3 Macromor p holo gy offractureofthecater p illar

thecater p illartracksection tracksection
表 1 开裂链轨节的化学成分( 质量分数)

Tab 1 Chemicalcom p ositionsofthecater p illartracksection massfraction %
元素 C Si Mn P S Cr Ni Cu Al B Ti
实测值 0.36 0.24 1.28 0.013 0.001 0.23 0.04 0.01 0.025 0.003 0.042

0.32~ 0.15~ 1.00~ 0.015~ 0.0005~
标准值 ≤0.025 ≤0.025 ≤0.25 ≤0.20 ≤0.20 ≤0.05
0.37 0.35 1.35 0.045 0.0035
1.3 金相检验
取链轨 节 原 材 料 圆 钢 进 行 低 倍 检 验, 其 结 果
见表 2 及图 4 。链 轨 节 原 材 料 的 显 微 组 织 为 珠 光
体 + 铁 素 体, 铁 素 体 晶 粒 度 为 8~9 级, 如 图 5 所
示。链轨 节 原 材 料 的 低 倍 组 织 及 显 微 组 织 均
正常。
表 2 链轨节原材料的低倍检验结果

Tab 2 Macrosco p icaltestresultsofrawmaterialsof

thecater p illartracksection 级
一般 中心 中心 一般点 边缘点
试样
疏松 疏松 偏析 状偏析 状偏析
链轨节原材料 0.5 0.5 0.5 0 0
技术要求 ≤2 ≤2 ≤1.5 ≤1.0 ≤1.0

图 5 链轨节原材料的显微组织形貌

Fi g 5 Microstructuremor p holo gy ofrawmaterialsof

thecater p illartracksection

a atlowma g nification b athi g hma g nification
损三角形, 如图 7 所示。
在开裂链轨节断裂源处附近的销孔外壁表面组
图 4 链轨节原材料低倍形貌
织中发现存在裂纹及网状铁素体, 类似过烧组织缺
Fi g 4 Macrosco p icmor p holo gy ofrawmaterialsof

thecater p illartracksection 陷, 如图 8 所示。
在开裂链轨节断裂源处取纵向试样进行金相检
验, 其显微组织为回火索氏体 + 少量贝氏体, 奥氏体 2 分析与讨论
晶粒度为 1.5 级左右, 可见断面沿晶断裂且晶粒粗 开裂链轨节的化学成分、 原材料的低倍组织及

大,如图 6 所示; 并发现有沿晶显微裂纹及晶界烧 显微组织均符合要求。
7 2
