Page 80 - 理化检验-物理分册2021年第二期

韩志远: 某热电厂 600MW 锅炉水冷壁管开裂原因

1.3 金相检验 符合 GB / T5310-2017 对 20G 钢的成分要求。结

在开裂管子裂口附近割取两段水冷壁管制成 2 合失效管材解剖结果, 分析认为水冷壁放水管在水
个金相试样, 对其进行金相检验, 如图 4 所示。可见 压试验时失效开裂泄漏原因为原始管材坯料边角部
其显微组织为铁素体 + 珠光体, 未发现球化, 未见异 位存在夹渣缺陷, 在管子拔制时夹渣遗留在母材内

常显微组织, 符合 GB / T5310-2017 的技术要求。 部, 造成母材不连续缺陷, 在水压试验升压时导致水
冷 壁 管 失 效 开 裂 [ 6-8 ] 。 该 批 管 子 装 配 前 未 进 行
100% 探伤检查, 因此管子存在的原始缺陷未被发
现, 最终导致管子使用时失效开裂 [ 9 ] 。此外通过检
验与开裂管同批次管材, 均未发现水冷壁管存在超
标缺陷。此次更换的所有管子是同一批次管材但发
生开裂的管子仅有 1 根, 比例约为 1% , 检验结果符
合标准要求, 可以确认该开裂管为个别现象, 具有一

定的偶然性。
3 结论及建议

由于水冷壁管子存在原始缺陷, 锅炉进行水压
试验升压过程中在内压力作用下, 水冷壁管的裂纹
扩展最终导致水冷壁管开裂。
建议新购买的锅炉管材尽量进行 100% 超声波
探伤、 涡流探伤、 磁粉探伤等检验, 避免类似事故的
再次发生。

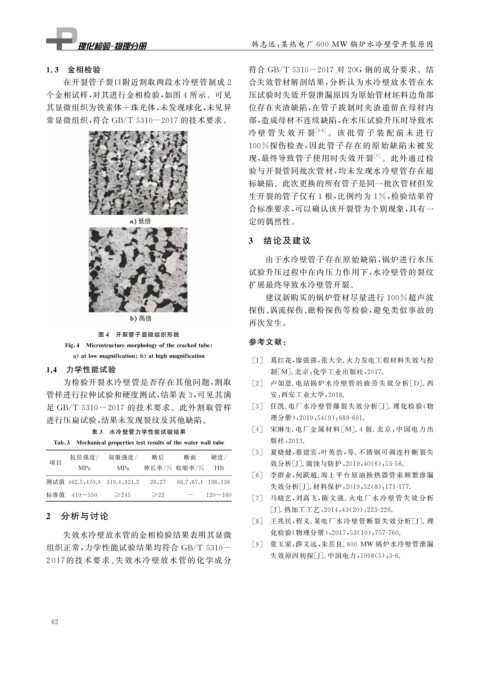

图 4 开裂管子显微组织形貌
参考文献:

Fi g 4 Microstructuremor p holo gy ofthecrackedtube

a atlowma g nification b athi g hma g nification
[ 1 ] 葛红花, 廖强强, 张大全 . 火力发电工程材料失效与控
1.4 力学性能试验 制[ M ] . 北京: 化学工业出版社, 2017.
为检验开裂水冷壁管是否存在其他问题, 割取 [ 2 ] 卢如意 . 电站锅炉 水 冷 壁 管 的 疲 劳 失 效 分 析 [ D ] . 西
管样进行拉伸试验和硬度测试, 结果表 3 , 可见其满 安: 西安工业大学, 2018.

足 GB / T5310-2017 的技术要求。此外割取管样 [ 3 ] 任凯 . 电厂水冷壁管爆裂失效分析[ J ] . 理化检验( 物
进行压扁试验, 结果未发现裂纹及其他缺陷。 理分册), 2019 , 54 ( 9 ): 689-691.
[ 4 ] 宋琳生 . 电厂金属 材 料 [ M ] .4 版 . 北 京: 中 国 电 力 出
表 3 水冷壁管力学性能试验结果

Tab 3 Mechanical p ro p ertiestestresultsofthewaterwalltube 版社, 2013.
[ 5 ] 夏晓健, 蔡建宾, 叶英浩, 等 . 不锈钢可调连杆 断 裂 失
抗拉强度 / 屈服强度 / 断后 断面 硬度 /
项目 效分析[ J ] . 腐蚀与防护, 2019 , 40 ( 6 ): 53-56.
MPa MPa 伸长率 / % 收缩率 / % HB
[ 6 ] 李群业, 何跃超 . 海上平台原油换热器管束频繁渗漏
测试值 462.5 , 470.4 319.4 , 321.2 26 , 27 66.7 , 67.1 138 , 136
失效分析[ J ] . 材料保护, 2019 , 52 ( 8 ): 171-177.
标准值 410~550 ≥245 ≥22 - 120~160
[ 7 ] 马晓艺, 刘高飞, 陈 文 强 . 火 电 厂 水 冷 壁 管 失 效 分 析
[ J ] . 热加工工艺, 2014 , 43 ( 20 ): 223-226.
2 分析与讨论
[ 8 ] 王兆民, 程义 . 某电厂水冷壁管断裂失效 分 析[ J ] . 理
失效水冷壁放水管的金相检验结果表明其显微 化检验( 物理分册), 2017 , 53 ( 10 ): 757-760.
[ 9 ] 张玉家, 薛文远, 朱岳良 .600 MW 锅炉水冷壁管泄漏

组织正常, 力学性能试验结果均符合 GB / T5310-
2017 的技术要求 。 失效水冷壁放水管的 化学成分 失效原因初探[ J ] . 中国电力, 1998 ( 5 ): 3-6.

6 2
