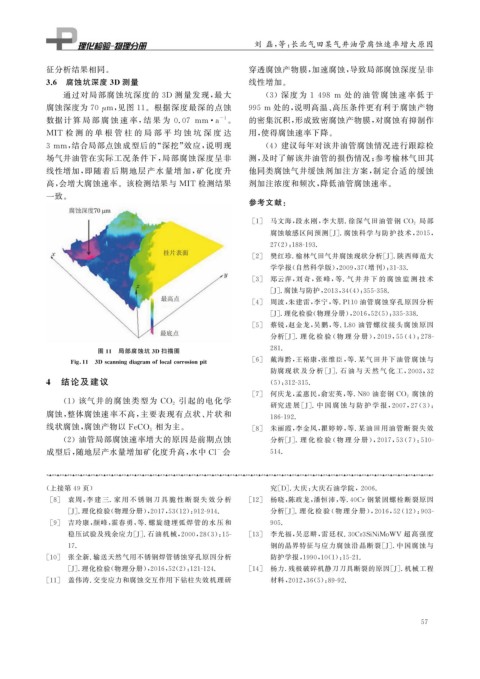

Page 75 - 理化检验-物理分册2021年第一期

刘 磊, 等: 长北气田某气井油管腐蚀速率增大原因

征分析结果相同。 穿透腐蚀产物膜, 加速腐蚀, 导致局部腐蚀深度呈非
3.6 腐蚀坑深度 3D 测量 线性增加。

通过对局部腐蚀坑深度的 3D 测量发现, 最大 ( 3 )深度 为 1498 m 处 的 油 管 腐 蚀 速 率 低 于

腐蚀深度为 70 μ m , 见图 11 。根据深度最深的点蚀 995m 处的, 说明高温、 高压条件更有利于腐蚀产物

-1
数据计 算 局 部 腐 蚀 速 率, 结 果 为 0.07 mm · a 。 的密集沉积, 形成致密腐蚀产物膜, 对腐蚀有抑制作
MIT 检 测 的 单 根 管 柱 的 局 部 平 均 蚀 坑 深 度 达 用, 使得腐蚀速率下降。
3mm , 结合局部点蚀成型后的“ 深挖” 效应, 说明现 ( 4 )建议每年对该井油管腐蚀情况进行跟踪检

场气井油管在实际工况条件下, 局部腐蚀深度呈非 测, 及时了解该井油管的损伤情况; 参考榆林气田其
线性增加, 即随着后期地层产水量增加, 矿 化度升 他同类腐蚀气井缓蚀剂加注方案, 制定合适的缓蚀
高, 会增大腐蚀速率。该检测结果与 MIT 检测结果 剂加注浓度和频次, 降低油管腐蚀速率。
一致。
参考文献:
[ 1 ] 马文海, 段永刚, 李大朋 . 徐深气田油管 钢 CO 2 局 部
腐蚀敏感区间预测[ J ] . 腐蚀科学与 防 护 技 术, 2015 ,

27 ( 2 ): 188-193.
[ 2 ] 樊红珍 . 榆林气田气井腐蚀现状分析[ J ] . 陕西师范大
学学报( 自然科学版), 2009 , 37 ( 增刊): 31-33.
[ 3 ] 郑云萍, 刘 奇, 张 峰, 等 . 气 井 井 下 的 腐 蚀 监 测 技 术
[ J ] . 腐蚀与防护, 2013 , 34 ( 4 ): 355-358.
[ 4 ] 周波, 朱建雷, 李宁, 等 .P110 油管腐蚀穿孔原因分析
[ J ] . 理化检验( 物理分册), 2016 , 52 ( 5 ): 335-338.
[ 5 ] 蔡锐, 赵金龙, 吴鹏, 等 .L80 油 管 螺 纹 接 头 腐 蚀 原 因
分析[ J ] . 理 化 检 验 ( 物 理 分 册 ), 2019 , 55 ( 4 ): 278-
图 11 局部腐蚀坑 3D 扫描图 281.
[ 6 ] 戴海黔, 王裕康, 张维臣, 等 . 某气田井下油管 腐 蚀 与
Fi g 11 3Dscannin gdia g ramoflocalcorrosionp it
防腐现 状 及 分 析 [ J ] . 石 油 与 天 然 气 化 工, 2003 , 32
4 结论及建议 ( 5 ): 312-315.
[ 7 ] 何庆龙, 孟惠民, 俞宏英, 等 .N80 油套钢 CO 2 腐蚀的
引起的电化学

( 1 )该气井的腐蚀类型为 CO 2
研究进 展 [ J ] . 中 国 腐 蚀 与 防 护 学 报, 2007 , 27 ( 3 ):
腐蚀, 整体腐蚀速率不高, 主要表现有点状、 片状和
186-192.
相为主。
线状腐蚀, 腐蚀产物以 FeCO 3 [ 8 ] 朱丽霞, 李金凤, 瞿婷婷, 等 . 某油田用油管断 裂 失 效
( 2 )油管局部腐蚀速率增大的原因是前期点蚀 分析[ J ] . 理 化 检 验 ( 物 理 分 册 ), 2017 , 53 ( 7 ): 510-

成型后, 随地层产水量增加矿化度升高, 水中 Cl 会 514.
-

( 上接第 49 页) 究[ D ] . 大庆: 大庆石油学院, 2006.
[ 8 ] 袁周, 李 建 三 . 家 用 不 锈 钢 刀 具 脆 性 断 裂 失 效 分 析 [ 12 ] 杨晓, 陈政龙, 潘恒沛, 等 .40Cr钢紧固螺栓断裂原因
[ J ] . 理化检验( 物理分册), 2017 , 53 ( 12 ): 912-914. 分析[ J ] . 理 化 检 验 ( 物 理 分 册), 2016 , 52 ( 12 ): 903-
[ 9 ] 吉玲康, 颜峰, 霍春勇, 等 . 螺旋缝埋弧焊管的 水 压 和 905.
[ 13 ] 李光福, 吴忍畊, 雷 廷 权 .30Cr3SiNiMoWV 超 高 强 度
稳压试验及残余应力[ J ] . 石油机械, 2000 , 28 ( 3 ): 15-
17. 钢的晶界特征与应力腐蚀沿晶断裂[ J ] . 中国腐蚀与
[ 10 ] 张全新 . 输送天然气用不锈钢焊管锈蚀穿孔原因分析 防护学报, 1990 , 10 ( 1 ): 15-21.
[ 14 ] 杨力 . 残极破碎机静刀刀具断裂的原因[ J ] . 机械工程
[ J ] . 理化检验( 物理分册), 2016 , 52 ( 2 ): 121-124.
[ 11 ] 盖伟涛 . 交变应力和腐蚀交互作用下钻柱失效机理研 材料, 2012 , 36 ( 5 ): 89-92.

5 7
