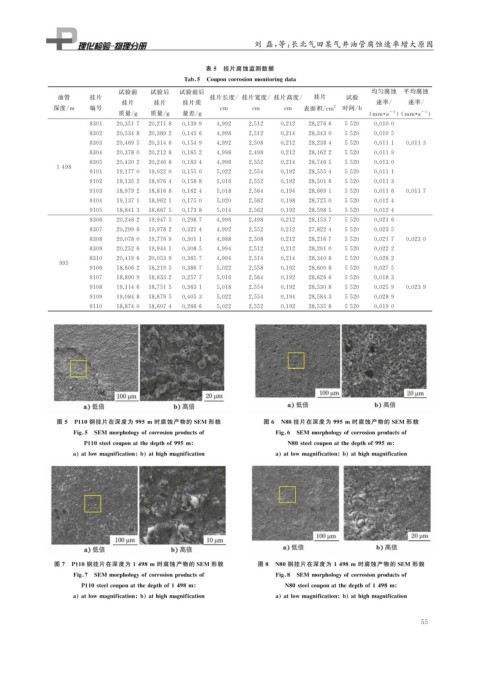

Page 73 - 理化检验-物理分册2021年第一期

刘 磊, 等: 长北气田某气井油管腐蚀速率增大原因

表 5 挂片腐蚀监测数据

Tab 5 Cou p oncorrosionmonitorin gdata
试验前 试验后 试验前后 均匀腐蚀 平均腐蚀
油管 挂片 挂片长度 / 挂片宽度 / 挂片高度 / 挂片 试验
挂片 挂片 挂片质 速率 / 速率 /
深度 / m 编号 cm cm cm 表面积 / cm 2 时间 / h
-1
-1
质量 / g 质量 / g 量差 / g ( mm · a )( mm · a )

8301 20.3517 20.2118 0.1399 4.992 2.512 0.212 28.2766 5520 0.0100

8302 20.5348 20.3892 0.1456 4.998 2.512 0.214 28.3430 5520 0.0105

8303 20.4695 20.3146 0.1549 4.992 2.508 0.212 28.2384 5520 0.0111 0.0113

8304 20.3780 20.2128 0.1652 4.998 2.498 0.212 28.1622 5520 0.0119

8305 20.4302 20.2468 0.1834 4.996 2.552 0.214 28.7465 5520 0.0130

1498
9101 19.1770 19.0220 0.1550 5.022 2.554 0.192 28.5554 5520 0.0111

9102 19.1352 18.9764 0.1588 5.016 2.552 0.192 28.5016 5520 0.0113

9103 18.9792 18.8168 0.1624 5.018 2.564 0.194 28.6691 5520 0.0116 0.0117

9104 19.1371 18.9621 0.1750 5.020 2.562 0.198 28.7250 5520 0.0124

9105 18.8413 18.6675 0.1738 5.014 2.562 0.192 28.5985 5520 0.0124

8306 20.2462 19.9475 0.2987 4.996 2.498 0.212 28.1537 5520 0.0216

8307 20.2996 19.9782 0.3214 4.992 2.552 0.212 27.8224 5520 0.0235

8308 20.0780 19.7769 0.3011 4.988 2.508 0.212 28.2167 5520 0.0217 0.0230

8309 20.2526 19.9441 0.3085 4.994 2.512 0.212 28.2910 5520 0.0222

8310 20.4196 20.0539 0.3657 4.994 2.514 0.214 28.3408 5520 0.0262
995
9106 18.6062 18.2195 0.3867 5.022 2.558 0.192 28.6008 5520 0.0275

9107 18.8909 18.6332 0.2577 5.016 2.564 0.192 28.6266 5520 0.0183

9108 19.1146 18.7515 0.3631 5.018 2.554 0.192 28.5308 5520 0.0259 0.0239

9109 19.0848 18.6795 0.4053 5.022 2.554 0.194 28.5843 5520 0.0289

9110 18.8740 18.6074 0.2666 5.022 2.552 0.192 28.5358 5520 0.0190

图 5 P110 钢挂片在深度为 995m 时腐蚀产物的 SEM 形貌 图 6 N80 挂片在深度为 995m 时腐蚀产物的 SEM 形貌

Fi g 5 SEM mor p holo gy ofcorrosionp roductsof Fi g 6 SEM mor p holo gy ofcorrosionp roductsof

P110steelcou p onatthede p thof995m N80steelcou p onatthede p thof995m

a atlowma g nification b athi g hma g nification a atlowma g nification b athi g hma g nification

图 7 P110 钢挂片在深度为 1498m 时腐蚀产物的 SEM 形貌 图 8 N80 钢挂片在深度为 1498m 时腐蚀产物的 SEM 形貌

Fi g 7 SEM mor p holo gy ofcorrosionp roducts of Fi g 8 SEM mor p holo gy ofcorrosionp roducts of

P110steelcou p onatthede p thof1498m N80steelcou p onatthede p thof1498m

a atlowma g nification b athi g hma g nification a atlowma g nification b athi g hma g nification
5 5
