Page 30 - 理化检验-物理分册2021年第一期
P. 30
张 微, 等: 2A02 铝合金过烧组织特征及金相检验技术的改进
有相同或类似的形状, 合金相随温度变化形状可能 多的主要第二相 S ( Al 2 CuM g 相, 见图 6 。
)
发生变化等, 需要试验者具有丰富的经验才能辨别。
随着 EDS 分析技术的普及, 在已知合金牌号和典型
组织类型的情况下, 通过 EDS 分析能够更加精确地
识别合金中的各类第二相。
对试样2 ( 500℃ 固溶) 采用体积分数为0.5% 的
氢氟酸溶液浸蚀, 其典型的显微组织形貌见图 5 。
可见显微组织中除基体外有形状圆滑的浅灰色合金
相和棱角明显的深灰色合金相。通过 EDS 分析, 可

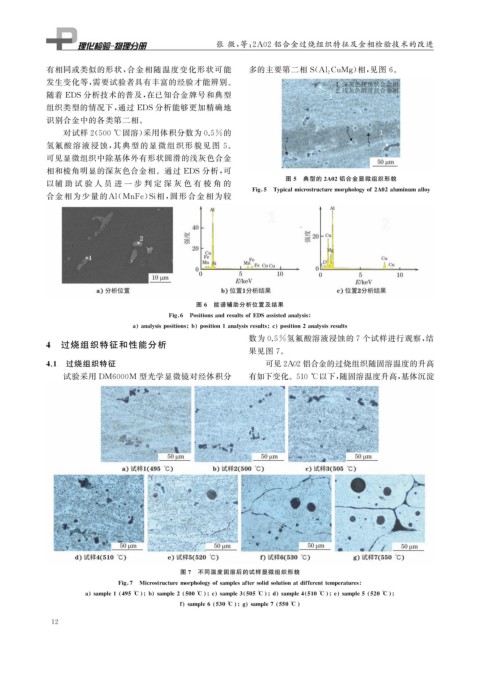

图 5 典型的 2A02 铝合金显微组织形貌
以辅 助 试 验 人 员 进 一 步 判 定 深 灰 色 有 棱 角 的
Fi g 5 T yp icalmicrostructuremor p holo gy of2A02aluminumallo y
合金相为少量的Al ( MnFe ) Si 相, 圆形合金相为较
图 6 能谱辅助分析位置及结果
Fi g 6 PositionsandresultsofEDSassistedanal y sis
a anal y sis p ositions b p osition1anal y sisresults c p osition2anal y sisresults
数为0.5% 氢氟酸溶液浸蚀的7 个试样进行观察, 结
4 过烧组织特征和性能分析
果见图 7 。
4.1 过烧组织特征 可见2A02铝合金的过烧组织随固溶温度的升高
试验采用 DM6000M 型光学显微镜对经体积分 有如下变化。 510℃以下, 随固溶温度升高, 基体沉淀
图 7 不同温度固溶后的试样显微组织形貌
Fi g 7 Microstructuremor p holo gy ofsam p lesaftersolidsolutionatdifferenttem p eratures
a sam p le1 495 ℃ b sam p le2 500 ℃ c sam p le3 505 ℃ d sam p le4 510 ℃ e sam p le5 520 ℃
f sam p le6 530 ℃ g sam p le7 550 ℃
1 2
