Page 29 - 理化检验-物理分册2021年第一期

张 微, 等: 2A02 铝合金过烧组织特征及金相检验技术的改进

时, 复熔球和球形化的第二相则较难区分。图 3a ) 扫描电镜下观察两者表面, 其特征有明显差异, 复
和图 3b ) 分别为金相显微镜 下 球 形 化 的 第 二 相 和 熔球可见表面有花纹和熔融特征, 且圆度更圆, 见
复熔球形貌, 在尺寸相当的情况下不易分辨; 而在 图 3c ) 和图 3d )。

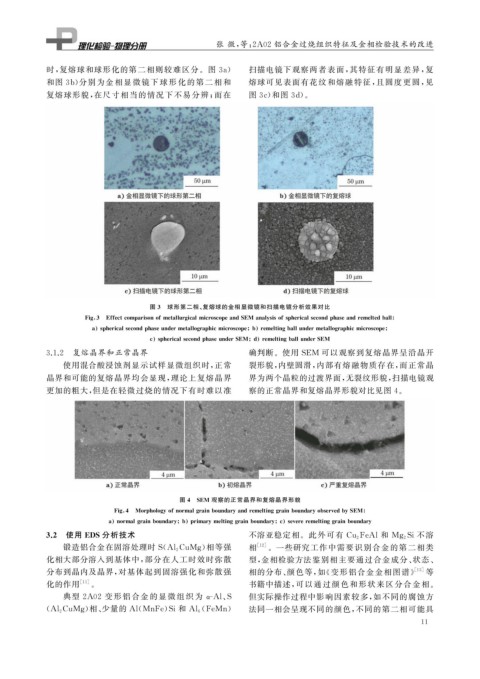

图 3 球形第二相、 复熔球的金相显微镜和扫描电镜分析效果对比

Fi g 3 Effectcom p arisonofmetallur g icalmicrosco p eandSEManal y sisofs p hericalsecondp haseandremeltedball

a s p hericalsecondp haseundermetallo g ra p hicmicrosco p e b remeltin gballundermetallo g ra p hicmicrosco p e

c s p hericalsecondp haseunderSEM d remeltin gballunderSEM
3.1.2 复熔晶界和正常晶界 确判断。使用 SEM 可以观察到复熔晶界呈沿晶开
使用混合酸浸蚀剂显示试样显微组织时, 正常 裂形貌, 内壁圆滑, 内部有熔融物质存在, 而正常晶
晶界和可能的复熔晶界均会显现, 理论上复熔晶界 界为两个晶粒的过渡界面, 无裂纹形貌, 扫描电镜观
更加的粗大, 但是在轻微过烧的情况下有时难以准 察的正常晶界和复熔晶界形貌对比见图 4 。

图 4 SEM 观察的正常晶界和复熔晶界形貌

Fi g 4 Mor p holo gy ofnormal g rainboundar y andremeltin gg rainboundar y observedb y SEM

a normal g rainboundar y b p rimar ymeltin gg rainboundar y c severeremeltin gg rainboundar y
3.2 使用 EDS分析技术 不溶亚稳定相。此外可有 Cu 2 FeAl和 M g 2 Si不溶
锻造铝合金在固溶处理时 S ( Al 2 CuM g 相等强 相 [ 12 ] 。一些研究工作中需要识别合金的第二相类
)
化相大部分溶入到基体中, 部分在人工时效时弥散 型, 金相检验方法鉴别相主要通过合金成分、 状态、
分布到晶内及晶界, 对基体起到固溶强化和弥散强 相的分布、 颜色等, 如《 变形铝合金金相图谱》 等
[ 13 ]
化的作用 [ 11 ] 。 书籍中描述, 可以通过颜色和形状来区分合金相。
但实际操作过程中影响因素较多, 如不同的腐蚀方
典型 2A02 变形铝合金的 显 微 组 织 为 α-Al 、 S
( Al 2 CuM g 相、 少量的 Al ( MnFe ) Si和 Al 6 FeMn ) 法同一相会呈现不同的颜色, 不同的第二相可能具
)
(
1 1
