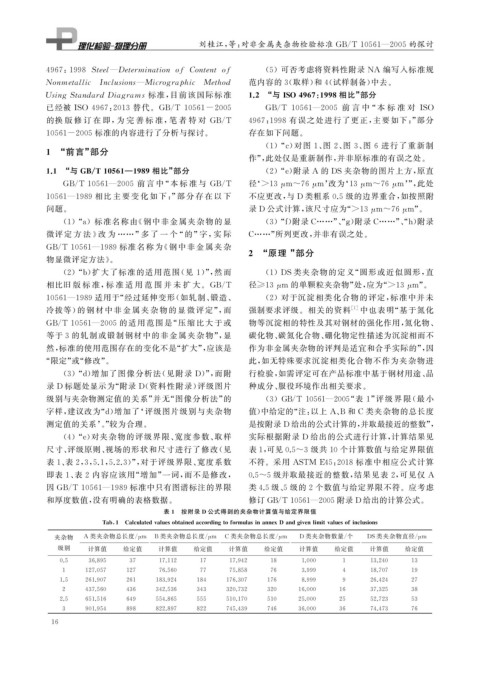

P. 34

刘桂江, 等: 对非金属夹杂物检验标准 GB / T10561 — 2005 的探讨



            4967 : 1998 Steel — Determination o f Contento f       ( 5 )可否考虑将资料性附录 NA 编写入标准规

            Nonmetallic Inclusions — Micro g ra p hic Method   范内容的 3 ( 取样) 和 4 ( 试样制备) 中去。


            Usin gStandardDia g rams 标准, 目前该国际标准              1.2  “ 与ISO4967 : 1998 相比” 部分


            已经被 ISO4967 : 2013 替代。 GB / T10561-2005                GB / T 10561 — 2005 前 言 中 “ 本 标 准 对 ISO

            的换 版 修 订 在 即, 为 完 善 标 准, 笔 者 特 对 GB / T           4967 : 1998 有误之处进行了更正, 主要如下:” 部分
            10561-2005 标准的内容进行了分析与探讨。                          存在如下问题。
                                                                   ( 1 )“ c ) 对图 1 、 图 2 、 图 3 、 图 6 进行了重新制

            1  “ 前言” 部分
                                                               作”, 此处仅是重新制作, 并非原标准的有误之处。

            1.1  “ 与 GB / T10561 — 1989 相比” 部分                     ( 2 )“ e ) 附录 A 的 DS 夹杂物的图片上方, 原直


                GB / T10561 — 2005 前 言 中 “ 本 标 准 与 GB / T      径‘ >13 μ m~76 μ m ’ 改为‘ 13 μ m~76 μ m ’”, 此处
            10561 — 1989 相比 主 要 变 化 如 下:” 部 分 存 在 以 下          不应更改, 与 D 类粗系 0.5 级的边界重合, 如按照附

            问题。                                                录 D 公式计算, 该尺寸应为“ >13 μ m~76 μ m ”。
                 ( 1 )“ a )标准名称由《 钢中非金属夹杂物的显                       ( 3 )“ f ) 附录 C ……”、“) 附录 C ……”、“ h ) 附录



                                                                                      g
            微评 定 方 法 》 改 为 ……” 多 了 一 个 “ 的 ” 字, 实 际           C ……” 所列更改, 并非有误之处。
            GB / T10561 — 1989 标准 名 称 为 《 钢 中 非 金 属 夹 杂

                                                              2  “ 原理 ” 部分
            物显微评定方法》。
                 ( 2 )“ b ) 扩大了标准的适用范围( 见 1 )”, 然而                 ( 1 ) DS 类夹杂物的定义“ 圆形或近似圆形, 直



            相比旧 版 标 准, 标 准 适 用 范 围 并 未 扩 大。 GB / T             径 ≥13 μ m 的单颗粒夹杂物” 处, 应为“ >13 μ m ”。

            10561 — 1989 适用于“ 经过延伸变形( 如轧制、 锻造、                     ( 2 )对于沉淀相类化合物的评定, 标准中并未
            冷拔等) 的 钢 材 中 非 金 属 夹 杂 物 的 显 微 评 定”, 而             强制要求评级。相关的资料             [ 1 ] 中也表明“ 基于氮化
            GB / T10561 — 2005 的适用范围是 “ 压 缩 比 大 于 或            物等沉淀相的特性及其对钢材的强化作用, 氮化物、

            等于 3 的轧制或锻制钢材中的非金属夹 杂物”, 显                         碳化物、 碳氮化合物、 硼化物定性描述为沉淀相而不
            然, 标准的使用范围存在的变化不是“ 扩大”, 应该是                        作为非金属夹杂物的评判是适宜和合乎实际的”, 因
            “ 限定” 或“ 修改”。                                      此, 如无特殊要求沉淀相类化合物不作为夹杂物进

                 ( 3 )“ d ) 增加了图像分析法( 见附录 D )”, 而附             行检验, 如需评定可在产品标准中基于钢材用途、 品
            录 D 标题处显示为“ 附录 D ( 资料性附录) 评级图片                     种成分、 服役环境作出相关要求。
            级别与夹杂物测定值的关系” 并无“ 图像分析法” 的                             ( 3 ) GB / T10561 — 2005 “ 表 1 ” 评 级 界 限 ( 最 小


            字样, 建议改为“ d ) 增加了‘ 评级图片级别与夹杂物                      值) 中给定的“ 注: 以上 A 、 B 和 C 类夹杂物的总长度
            测定值的关系’。” 较为合理。                                    是按附录 D 给出的公式计算的, 并取最接近的整数”,
                 ( 4 )“ e ) 对夹杂物的评级界限、 宽度参数、 取样                实际根据附录 D 给出的公式进行计算, 计算结果见

            尺寸、 评级原则、 视场的形状和尺寸进行了修改( 见                         表1 , 可见0.5~3 级共 10 个计算数值与给定界限值
            表 1 、 表 2 , 3 , 5.1 , 5.2.3 )”, 对于评级界限、 宽度系数       不符。采用 ASTM E45 : 2018 标准中相应公式计算

            即表 1 、 表 2 内容应该用“ 增加” 一词, 而不是修改,                  0.5~5级并取最接近的整数, 结果见表 2 , 可见仅 A
            因 GB / T10561 — 1989 标准中只有图谱标注的界限                  类4.5级、 5级的 2 个数值与给定界限不符。应考虑


            和厚度数值, 没有明确的表格数据。                                  修订 GB / T10561 — 2005附录 D 给出的计算公式。
                                          表 1  按附录 D 公式得到的夹杂物计算值与给定界限值

                          Tab 1 Calculatedvaluesobtainedaccordin g toformulasinannexDandg ivenlimitvaluesofinclusions
              夹杂物     A 类夹杂物总长度 / m    B 类夹杂物总长度 / m     C 类夹杂物总长度 / m     D 类夹杂物数量 / 个     DS类夹杂物直径 / m
                                   μ
                                                                                                         μ
                                                                      μ
                                                    μ
               级别      计算值      给定值     计算值      给定值      计算值      给定值     计算值      给定值      计算值      给定值
               0.5     36.895    37     17.112    17      17.942    18     1.000      1      13.240    13
                1     127.057   127     76.560    77      75.858    76     3.999      4      18.707    19
               1.5    261.907   261    183.924   184     176.307   176     8.999      9      26.424    27
                2     437.560   436    342.536   343     320.732   320     16.000    16      37.325    38
               2.5    651.516   649    554.865   555     510.170   510     25.000    25      52.723    53
                3     901.954   898    822.897   822     745.439   746     36.000    36      74.473    76
             1 6
