肖冬飞, 等: 现场金相复型技术浅析

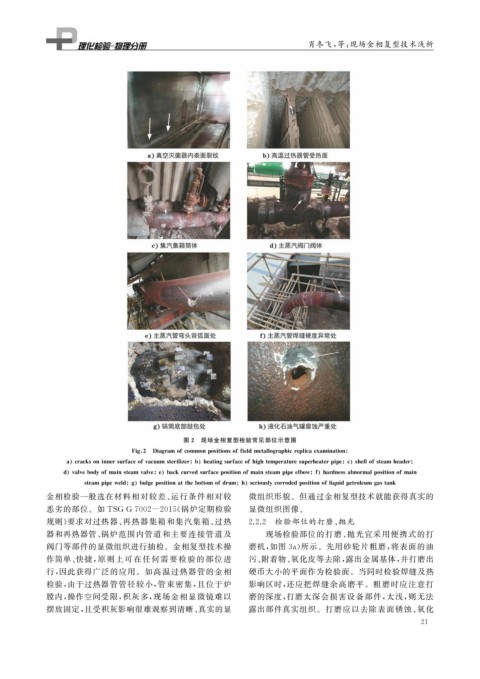

图 2 现场金相复型检验常见部位示意图
Fi g 2 Dia g ramofcommonp ositionsoffieldmetallo g ra p hicre p licaexamination
a cracksoninnersurfaceofvacuumsterilizer b heatin g surfaceofhi g htem p eraturesu p erheater p i p e c shellofsteamheader
d valvebod y ofmainsteamvalve e backcurvedsurface p ositionofmainsteamp i p eelbow f hardnessabnormal p ositionofmain
steamp i p eweld g bul g e p ositionatthebottomofdrum h seriousl y corrodedp ositionofli q uidp etroleumg astank
金相检验一般选在材料相对较差、 运行条件相对较 微组织形貌。但通过金相复型技术就能获得真实的
恶劣的部位。如 TSGG7002-2015 《 锅炉定期检验 显微组织图像。
规则》 要求对过热器、 再热器集箱和集汽集箱、 过热 2.2.2 检验部位的打磨、 抛光
器和再热器管、 锅炉范围内管道和主要连接管道及 现场检验部位的打磨、 抛光宜采用便携式的打
阀门等部件的显微组织进行抽检。金相复型技术操 磨机, 如图 3a ) 所示。先用砂轮片粗磨, 将表面的油
作简单、 快捷, 原则上可在任何需要检验的部 位进 污、 附着物、 氧化皮等去除, 露出金属基体, 并打磨出
行, 因此获得广泛的应用。如高温过热器管的金相 硬币大小的平面作为检验面。当同时检验焊缝及热
检验, 由于过热器管管径较小, 管束密集, 且位于炉 影响区时, 还应把焊缝余高磨平。粗磨时应注意打
膛内, 操作空间受限, 积灰多, 现场金相显微镜难以 磨的深度, 打磨太深会损害设备部件, 太浅, 则无法
摆放固定, 且受积灰影响很难观察到清晰、 真实的显 露出部件真实组织。打磨应以去除表面锈蚀、 氧化
