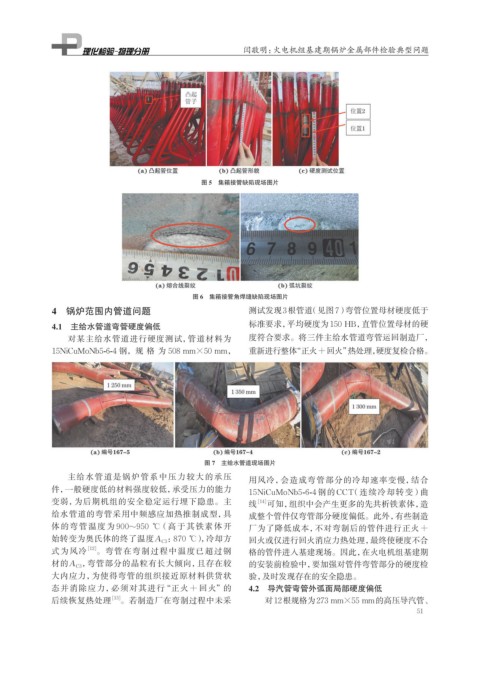

Page 63 - 理化检验-物理分册2025年第三期
P. 63
闫敬明：火电机组基建期锅炉金属部件检验典型问题
图 5 集箱接管缺陷现场图片
图 6 集箱接管角焊缝缺陷现场图片
4 锅炉范围内管道问题 测试发现3根管道（见图7）弯管位置母材硬度低于
4.1 主给水管道弯管硬度偏低 标准要求，平均硬度为150 HB，直管位置母材的硬
对某主给水管道进行硬度测试，管道材料为 度符合要求。将三件主给水管道弯管运回制造厂，
15NiCuMoNb5-6-4 钢，规格为 508 mm×50 mm， 重新进行整体“正火+回火” 热处理，硬度复检合格。
图 7 主给水管道现场图片
主给水管道是锅炉管系中压力较大的承压 用风冷，会造成弯管部分的冷却速率变慢，结合
件，一般硬度低的材料强度较低，承受压力的能力 15NiCuMoNb5-6-4 钢的 CCT（连续冷却转变）曲
变弱，为后期机组的安全稳定运行埋下隐患。主 线 [14] 可知，组织中会产生更多的先共析铁素体，造
给水管道的弯管采用中频感应加热推制成型，具 成整个管件仅弯管部分硬度偏低。此外，有些制造
体的弯管温度为 900~950 ℃（高于其铁素体开 厂为了降低成本，不对弯制后的管件进行正火 +
始转变为奥氏体的终了温度 A C3 ：870 ℃），冷却方 回火或仅进行回火消应力热处理，最终使硬度不合
式为风冷 [12] 。弯管在弯制过程中温度已超过钢 格的管件进入基建现场。因此，在火电机组基建期
材的 A C3 ，弯管部分的晶粒有长大倾向，且存在较 的安装前检验中，要加强对管件弯管部分的硬度检
大内应力，为使得弯管的组织接近原材料供货状 验，及时发现存在的安全隐患。
态并消除应力，必须对其进行“正火 + 回火”的 4.2 导汽管弯管外弧面局部硬度偏低
后续恢复热处理 [13] 。若制造厂在弯制过程中未采 对12根规格为273 mm×55 mm的高压导汽管、
51
