宫秀勉，等：42CrMoA钢法兰输出轴断裂原因

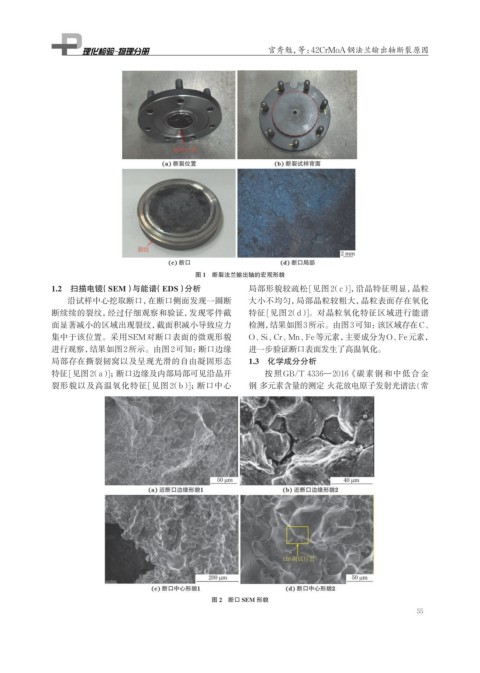

图 1 断裂法兰输出轴的宏观形貌
1.2 扫描电镜（SEM）与能谱（EDS）分析 局部形貌较疏松[见图2（c）]，沿晶特征明显，晶粒
沿试样中心挖取断口，在断口侧面发现一圈断 大小不均匀，局部晶粒较粗大，晶粒表面存在氧化
断续续的裂纹，经过仔细观察和验证，发现零件截 特征[见图 2（d）]。对晶粒氧化特征区域进行能谱
面显著减小的区域出现裂纹，截面积减小导致应力 检测，结果如图3所示。由图3可知：该区域存在C、
集中于该位置。采用SEM对断口表面的微观形貌 O、Si、Cr、Mn、Fe等元素，主要成分为O、Fe元素，
进行观察，结果如图2所示。由图2可知：断口边缘 进一步验证断口表面发生了高温氧化。
局部存在撕裂韧窝以及呈现光滑的自由凝固形态 1.3 化学成分分析
特征[见图2（a）]；断口边缘及内部局部可见沿晶开 按照GB/T 4336—2016《碳素钢和中低合金
裂形貌以及高温氧化特征[见图 2（b）]；断口中心 钢 多元素含量的测定 火花放电原子发射光谱法(常
图 2 断口 SEM 形貌
