Page 34 - 理化检验-物理分册2025年第三期

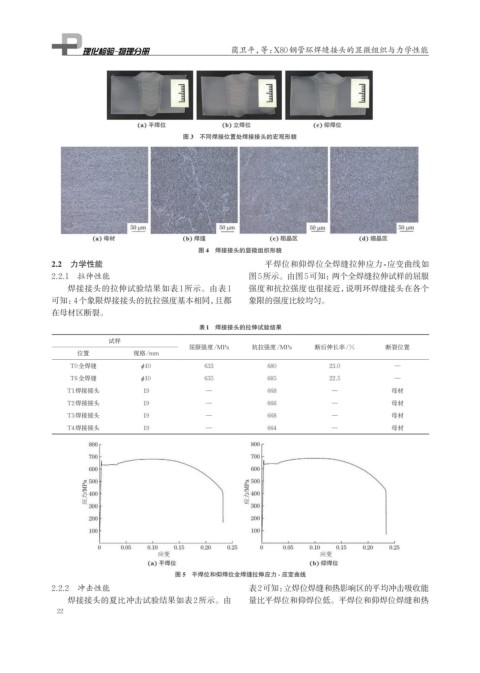

P. 34
蔺卫平，等：X80钢管环焊缝接头的显微组织与力学性能
图 3 不同焊接位置处焊接接头的宏观形貌
图 4 焊接接头的显微组织形貌
2.2 力学性能 平焊位和仰焊位全焊缝拉伸应力-应变曲线如
2.2.1 拉伸性能 图5所示。由图5可知：两个全焊缝拉伸试样的屈服
焊接接头的拉伸试验结果如表1所示。由表1 强度和抗拉强度也很接近，说明环焊缝接头在各个
可知：4个象限焊接接头的抗拉强度基本相同，且都 象限的强度比较均匀。
在母材区断裂。
表1 焊接接头的拉伸试验结果
试样
屈服强度/MPa 抗拉强度/MPa 断后伸长率/% 断裂位置
位置 规格/mm
T0全焊缝 φ10 633 680 23.0 —
T6全焊缝 φ10 635 685 22.5 —
T1焊接接头 19 — 668 — 母材
T2焊接接头 19 — 666 — 母材
T3焊接接头 19 — 668 — 母材
T4焊接接头 19 — 664 — 母材
图 5 平焊位和仰焊位全焊缝拉伸应力 - 应变曲线
2.2.2 冲击性能 表2可知： 立焊位焊缝和热影响区的平均冲击吸收能
焊接接头的夏比冲击试验结果如表2所示。由 量比平焊位和仰焊位低。平焊位和仰焊位焊缝和热
22
