Page 77 - 理化检验-物理分册2025年第一期
P. 77

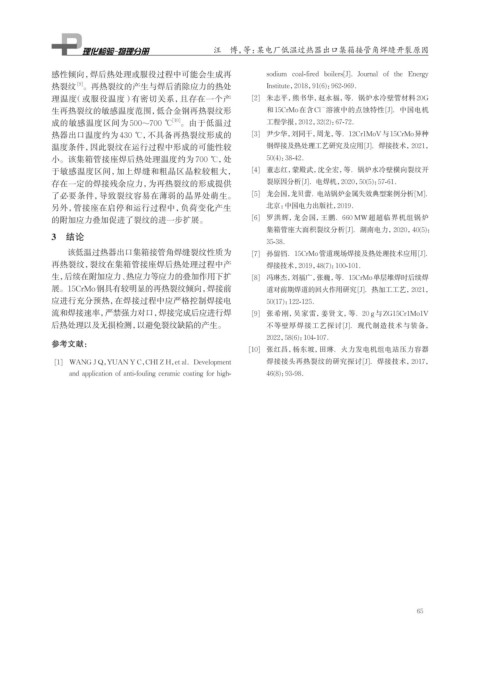

汪 博，等：某电厂低温过热器出口集箱接管角焊缝开裂原因
感性倾向，焊后热处理或服役过程中可能会生成再 sodium coal-fired boilers[J]．Journal of the Energy
热裂纹 。再热裂纹的产生与焊后消除应力的热处 Institute，2018，91(6)：962-969．
[9]
理温度（或服役温度）有密切关系，且存在一个产 [2] 朱志平，熊书华，赵永福，等．锅炉水冷壁管材料20G
−
生再热裂纹的敏感温度范围，低合金钢再热裂纹形 和15CrMo在含Cl 溶液中的点蚀特性[J]．中国电机
成的敏感温度区间为 500~700 ℃ [10] 。由于低温过 工程学报，2012，32(2)：67-72．
热器出口温度约为 430 ℃， 不具备再热裂纹形成的 [3] 尹少华，刘同干，周龙，等．12Cr1MoV与15CrMo异种
温度条件，因此裂纹在运行过程中形成的可能性较 钢焊接及热处理工艺研究及应用[J]．焊接技术，2021，
小。该集箱管接座焊后热处理温度约为 700 ℃，处 50(4)：38-42．
于敏感温度区间，加上焊缝和粗晶区晶粒较粗大， [4] 董志红，蒙殿武，沈全宏，等．锅炉水冷壁横向裂纹开
存在一定的焊接残余应力，为再热裂纹的形成提供 裂原因分析[J]．电焊机，2020，50(5)：57-61．
了必要条件，导致裂纹容易在薄弱的晶界处萌生。 [5] 龙会国， 龙贝蕾．电站锅炉金属失效典型案例分析[M]．
另外，管接座在启停和运行过程中，负荷变化产生 北京：中国电力出版社，2019．
的附加应力叠加促进了裂纹的进一步扩展。 [6] 罗洪辉，龙会国，王鹏．660 MW超超临界机组锅炉
集箱管座大面积裂纹分析[J]．湖南电力，2020，40(5)：
3 结论
35-38．
该低温过热器出口集箱接管角焊缝裂纹性质为 [7] 孙留铛．15CrMo管道现场焊接及热处理技术应用[J]．
再热裂纹，裂纹在集箱管接座焊后热处理过程中产 焊接技术，2019，48(7)：100-101．
生，后续在附加应力、热应力等应力的叠加作用下扩 [8] 冯琳杰，刘福广，张巍，等．15CrMo单层堆焊时后续焊
展。15CrMo钢具有较明显的再热裂纹倾向，焊接前 道对前期焊道的回火作用研究[J]．热加工工艺，2021，
应进行充分预热，在焊接过程中应严格控制焊接电 50(17)：122-125．
流和焊接速率，严禁强力对口，焊接完成后应进行焊 [9] 张希刚，吴家雷，姜贤文，等．20 g与ZG15Cr1Mo1V
后热处理以及无损检测，以避免裂纹缺陷的产生。 不等壁厚焊接工艺探讨[J]．现代制造技术与装备，
2022，58(6)：104-107．
参考文献：
[10] 张红昌，杨东坡，田琳．火力发电机组电站压力容器
[1] WANG J Q，YUAN Y C，CHI Z H，et al．Development 焊接接头再热裂纹的研究探讨[J]．焊接技术，2017，
and application of anti-fouling ceramic coating for high- 46(8)：93-98．
65
