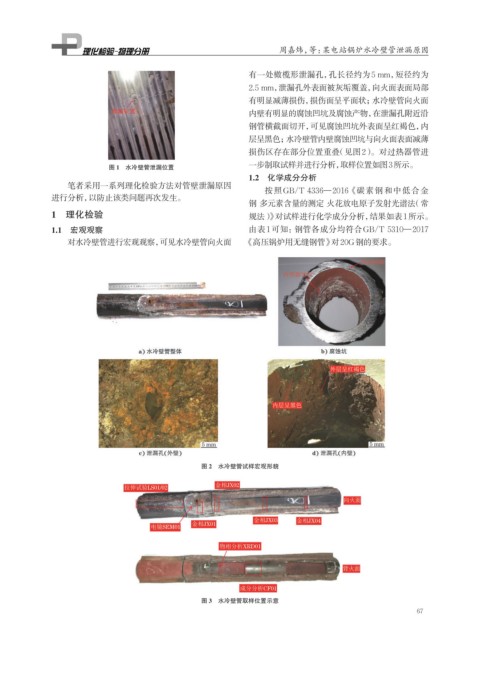

Page 79 - 理化检验-物理分册2025年第一期

周嘉炜，等：某电站锅炉水冷壁管泄漏原因

有一处橄榄形泄漏孔，孔长径约为5 mm，短径约为
2.5 mm，泄漏孔外表面被灰垢覆盖，向火面表面局部
有明显减薄损伤，损伤面呈平面状；水冷壁管向火面
内壁有明显的腐蚀凹坑及腐蚀产物，在泄漏孔附近沿
钢管横截面切开，可见腐蚀凹坑外表面呈红褐色，内

层呈黑色；水冷壁管内壁腐蚀凹坑与向火面表面减薄
损伤区存在部分位置重叠（见图2） 。对过热器管进
图 1 水冷壁管泄漏位置 一步制取试样并进行分析，取样位置如图3所示。
1.2 化学成分分析
笔者采用一系列理化检验方法对管壁泄漏原因
按照GB/T 4336—2016《碳素钢和中低合金
进行分析，以防止该类问题再次发生。
钢 多元素含量的测定 火花放电原子发射光谱法（常
1 理化检验 规法）》对试样进行化学成分分析，结果如表1所示。

1.1 宏观观察 由表1可知：钢管各成分均符合GB/T 5310—2017
对水冷壁管进行宏观观察，可见水冷壁管向火面 《高压锅炉用无缝钢管》对20G钢的要求。

图 2 水冷壁管试样宏观形貌

图 3 水冷壁管取样位置示意
67
