Page 17 - 理化检验-物理分册2025年第一期
P. 17
袁 圣，等：铝合金包铝板材铜扩散检测方法
应为腐蚀时间过长而腐蚀出的包铝层晶界。 散深度如图8所示。由图7，8可知：在相同腐蚀时间
2.4 腐蚀温度对铜扩散检测的影响 下，随着腐蚀温度的升高，铜扩散深度呈增大趋势，
腐蚀时间为 25 s，不同腐蚀温度下 2024-T42、 直至穿透包铝层；在温度为25 ℃时， 腐蚀25 s得到的
2024-T62 板材的显微组织形貌如图 7 所示。2024- 铜扩散深度为25 μm，与能谱法检测结果一致，认为
T42、2024-T62板材在不同温度下腐蚀25 s的铜扩 温度为25 ℃时腐蚀25 s的腐蚀条件最佳。

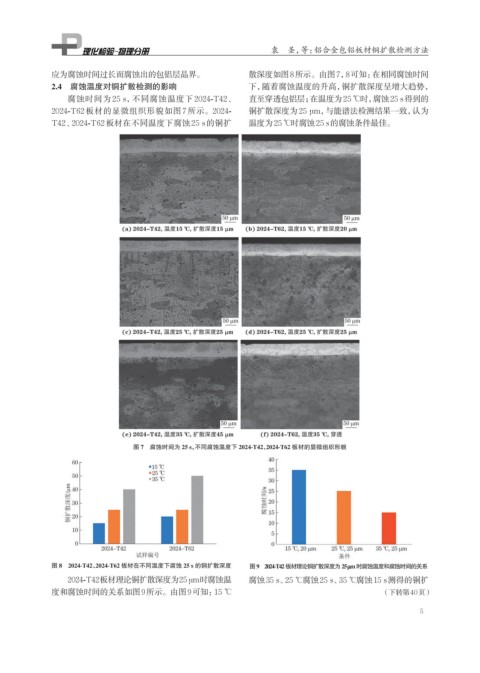

图 7 腐蚀时间为 25 s，不同腐蚀温度下 2024-T42、2024-T62 板材的显微组织形貌
μ
图 8 2024-T42、2024-T62 板材在不同温度下腐蚀 25 s 的铜扩散深度 图9 2024-T42板材理论铜扩散深度为25 μm时腐蚀温度和腐蚀时间的关系
2024-T42板材理论铜扩散深度为25 μm时腐蚀温 腐蚀35 s、25 ℃腐蚀25 s、35 ℃腐蚀15 s测得的铜扩
度和腐蚀时间的关系如图9所示。由图9可知：15 ℃ （下转第40页）
5
