Page 16 - 理化检验-物理分册2025年第一期
P. 16

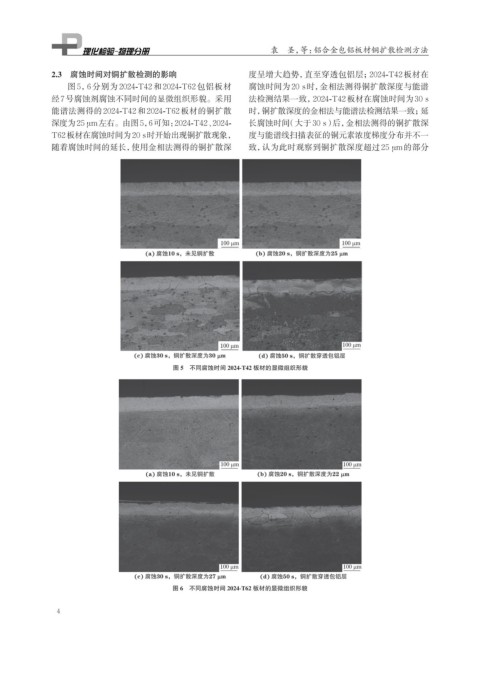

袁 圣，等：铝合金包铝板材铜扩散检测方法
2.3 腐蚀时间对铜扩散检测的影响 度呈增大趋势，直至穿透包铝层；2024-T42板材在
图 5，6 分别为 2024-T42 和 2024-T62 包铝板材 腐蚀时间为20 s时，金相法测得铜扩散深度与能谱
经7号腐蚀剂腐蚀不同时间的显微组织形貌。采用 法检测结果一致，2024-T42板材在腐蚀时间为30 s
能谱法测得的2024-T42和2024-T62板材的铜扩散 时，铜扩散深度的金相法与能谱法检测结果一致；延
深度为25 μm左右。由图5，6可知：2024-T42、2024- 长腐蚀时间（大于30 s）后，金相法测得的铜扩散深
T62板材在腐蚀时间为20 s时开始出现铜扩散现象， 度与能谱线扫描表征的铜元素浓度梯度分布并不一
随着腐蚀时间的延长，使用金相法测得的铜扩散深 致，认为此时观察到铜扩散深度超过25 μm的部分
图 5 不同腐蚀时间 2024-T42 板材的显微组织形貌
图 6 不同腐蚀时间 2024-T62 板材的显微组织形貌
4
