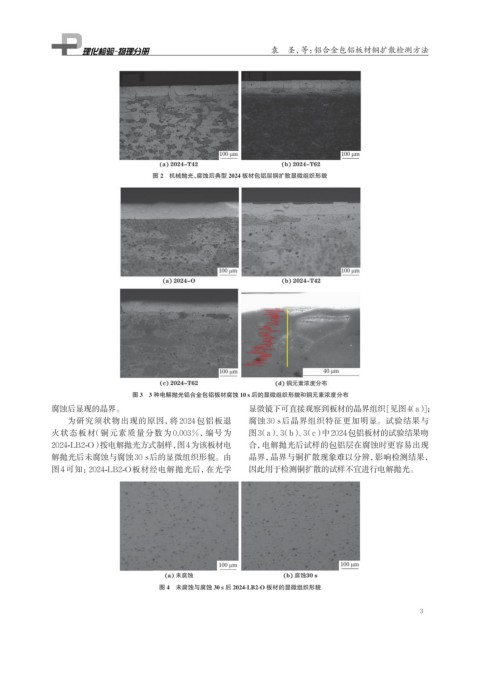

Page 15 - 理化检验-物理分册2025年第一期
P. 15
袁 圣，等：铝合金包铝板材铜扩散检测方法
图 2 机械抛光、腐蚀后典型 2024 板材包铝层铜扩散显微组织形貌
图 3 3 种电解抛光铝合金包铝板材腐蚀 10 s 后的显微组织形貌和铜元素浓度分布
腐蚀后显现的晶界。 显微镜下可直接观察到板材的晶界组织[见图4（a）]；
为研究须状物出现的原因，将 2024 包铝板退 腐蚀 30 s后晶界组织特征更加明显。试验结果与
火状态板材（铜元素质量分数为 0.003%，编号为 图3（a）、3（b）、3（c）中2024包铝板材的试验结果吻
2024-LB2-O） 按电解抛光方式制样，图4为该板材电 合，电解抛光后试样的包铝层在腐蚀时更容易出现
解抛光后未腐蚀与腐蚀30 s后的显微组织形貌。由 晶界，晶界与铜扩散现象难以分辨，影响检测结果，
图 4 可知：2024-LB2-O板材经电解抛光后，在光学 因此用于检测铜扩散的试样不宜进行电解抛光。
图 4 未腐蚀与腐蚀 30 s 后 2024-LB2-O 板材的显微组织形貌
3
