Page 71 - 理化检验-物理分册2024年第十一期

邓巧娟，等：硒化锌多晶陶瓷显微组织的显示方法

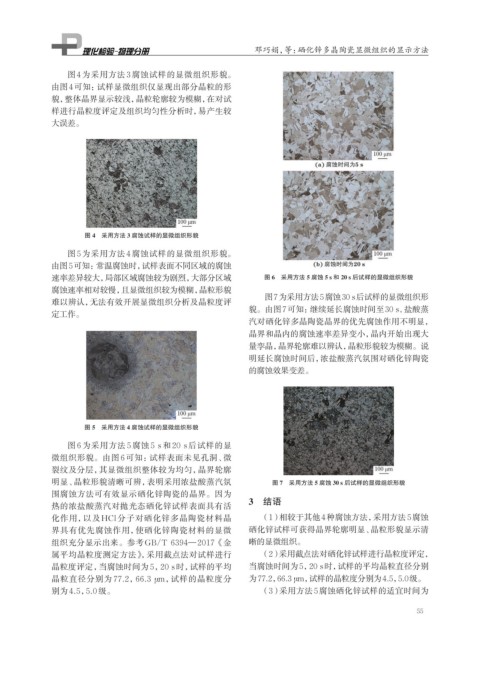

图 4 为采用方法 3 腐蚀试样的显微组织形貌。
由图4可知：试样显微组织仅显现出部分晶粒的形
貌，整体晶界显示较浅，晶粒轮廓较为模糊，在对试
样进行晶粒度评定及组织均匀性分析时，易产生较
大误差。

图 4 采用方法 3 腐蚀试样的显微组织形貌

图 5 为采用方法 4 腐蚀试样的显微组织形貌。
由图5可知：常温腐蚀时，试样表面不同区域的腐蚀
速率差异较大，局部区域腐蚀较为剧烈，大部分区域 图 6 采用方法 5 腐蚀 5 s 和 20 s 后试样的显微组织形貌
腐蚀速率相对较慢，且显微组织较为模糊，晶粒形貌
难以辨认，无法有效开展显微组织分析及晶粒度评 图7为采用方法5腐蚀30 s后试样的显微组织形
貌。由图7可知：继续延长腐蚀时间至30 s,盐酸蒸
定工作。
汽对硒化锌多晶陶瓷晶界的优先腐蚀作用不明显，
晶界和晶内的腐蚀速率差异变小，晶内开始出现大
量孪晶，晶界轮廓难以辨认，晶粒形貌较为模糊。说
明延长腐蚀时间后，浓盐酸蒸汽氛围对硒化锌陶瓷
的腐蚀效果变差。

图 5 采用方法 4 腐蚀试样的显微组织形貌
图 6 为采用方法 5 腐蚀 5 s 和 20 s 后试样的显
微组织形貌。由图 6 可知：试样表面未见孔洞、微
裂纹及分层，其显微组织整体较为均匀，晶界轮廓
明显、晶粒形貌清晰可辨，表明采用浓盐酸蒸汽氛 图 7 采用方法 5 腐蚀 30 s 后试样的显微组织形貌
围腐蚀方法可有效显示硒化锌陶瓷的晶界。因为
3 结语
热的浓盐酸蒸汽对抛光态硒化锌试样表面具有活
化作用，以及 HCl 分子对硒化锌多晶陶瓷材料晶 （1）相较于其他4种腐蚀方法，采用方法5腐蚀
界具有优先腐蚀作用，使硒化锌陶瓷材料的显微 硒化锌试样可获得晶界轮廓明显、晶粒形貌显示清
组织充分显示出来。参考 GB/T 6394— 2017《金 晰的显微组织。
属平均晶粒度测定方法》，采用截点法对试样进行 （2）采用截点法对硒化锌试样进行晶粒度评定，
晶粒度评定，当腐蚀时间为 5，20 s 时， 试样的平均 当腐蚀时间为5，20 s时，试样的平均晶粒直径分别
晶粒直径分别为 77.2，66.3 μm，试样的晶粒度分 为77.2，66.3 μm，试样的晶粒度分别为4.5，5.0级。
别为 4.5，5.0 级。 （3）采用方法5腐蚀硒化锌试样的适宜时间为

55
