Page 28 - 理化检验-物理分册2024年第九期

王 开，等：线棒材和H型钢产品的缺陷组织

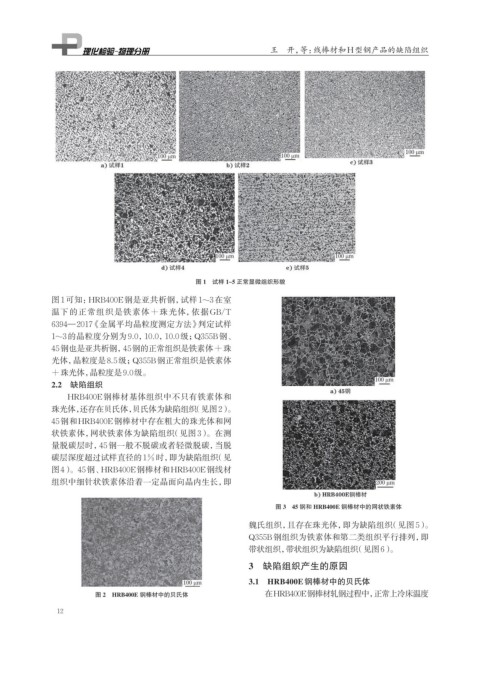

图 1 试样 1~5 正常显微组织形貌

图1可知：HRB400E钢是亚共析钢，试样1~3在室
温下的正常组织是铁素体+珠光体，依据GB/T
6394—2017 《金属平均晶粒度测定方法》判定试样
1~3的晶粒度分别为9.0，10.0，10.0级；Q355B钢、
45钢也是亚共析钢，45钢的正常组织是铁素体+珠
光体，晶粒度是8.5级；Q355B钢正常组织是铁素体
+珠光体， 晶粒度是9.0级。
2.2 缺陷组织
HRB400E钢棒材基体组织中不只有铁素体和
珠光体，还存在贝氏体，贝氏体为缺陷组织（见图2）。
45钢和HRB400E钢棒材中存在粗大的珠光体和网
状铁素体，网状铁素体为缺陷组织（见图3）。在测
量脱碳层时，45钢一般不脱碳或者轻微脱碳，当脱

碳层深度超过试样直径的1%时，即为缺陷组织（见
图4）。45钢、HRB400E钢棒材和HRB400E钢线材
组织中细针状铁素体沿着一定晶面向晶内生长，即

图 3 45 钢和 HRB400E 钢棒材中的网状铁素体

魏氏组织，且存在珠光体，即为缺陷组织（见图5）。
Q355B钢组织为铁素体和第二类组织平行排列，即
带状组织，带状组织为缺陷组织（见图6）。

3 缺陷组织产生的原因
3.1 HRB400E钢棒材中的贝氏体
图 2 HRB400E 钢棒材中的贝氏体 在HRB400E钢棒材轧钢过程中，正常上冷床温度

12
