Page 25 - 理化检验-物理分册2024年第九期
P. 25
孙绪鲁，等：高锰钢在模拟海洋环境中的应力腐蚀行为

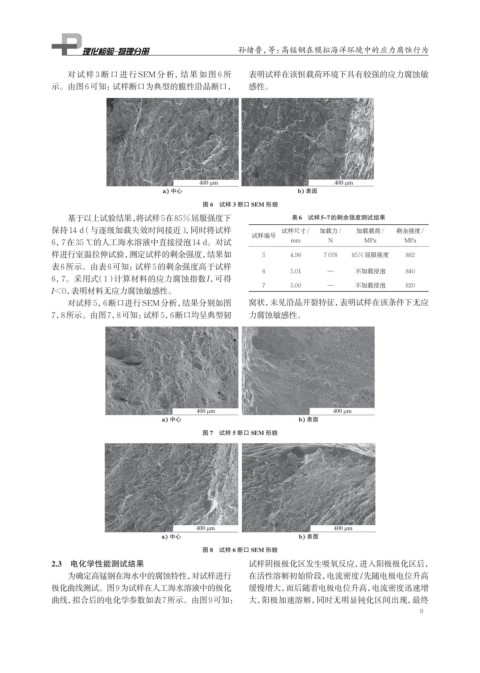

对试样 3 断口进行SEM分析，结果如图 6 所 表明试样在该恒载荷环境下具有较强的应力腐蚀敏
示。由图6可知：试样断口为典型的脆性沿晶断口， 感性。
图 6 试样 3 断口 SEM 形貌
基于以上试验结果，将试样5在85%屈服强度下 表6 试样5~7的剩余强度测试结果
保持14 d （与逐级加载失效时间接近），同时将试样 试样尺寸/ 加载力/ 加载载荷/ 剩余强度/
试样编号
6，7在35 ℃的人工海水溶液中直接浸泡14 d。对试 mm N MPa MPa
样进行室温拉伸试验，测定试样的剩余强度，结果如 5 4.96 7 078 85%屈服强度 862
表6所示。由表6可知：试样5的剩余强度高于试样
6 5.01 — 不加载浸泡 840
6，7。采用式（1）计算材料的应力腐蚀指数I，可得
7 5.00 — 不加载浸泡 820
I<0，表明材料无应力腐蚀敏感性。
对试样5，6断口进行SEM分析，结果分别如图 窝状，未见沿晶开裂特征，表明试样在该条件下无应
7，8所示。由图7，8可知：试样5，6断口均呈典型韧 力腐蚀敏感性。
图 7 试样 5 断口 SEM 形貌
图 8 试样 6 断口 SEM 形貌
2.3 电化学性能测试结果 试样阴极极化区发生吸氧反应，进入阳极极化区后，
为确定高锰钢在海水中的腐蚀特性，对试样进行 在活性溶解初始阶段，电流密度l先随电极电位升高
极化曲线测试。图9为试样在人工海水溶液中的极化 缓慢增大，而后随着电极电位升高，电流密度迅速增
曲线，拟合后的电化学参数如表7所示。由图9可知： 大，阳极加速溶解，同时无明显钝化区间出现，最终
9
