Page 23 - 理化检验-物理分册2024年第九期
P. 23
孙绪鲁，等：高锰钢在模拟海洋环境中的应力腐蚀行为
表3 恒载荷应力腐蚀试验条件 面的显微组织形貌。由图 1~3 可知：低温高锰钢
试验方法 试样编号 试验条件 备注 表面、纵截面和横截面的显微组织主要为形变奥氏
起始载荷为75%屈服强度，每 体，表面局部区域晶粒度粗大，其余各区域晶粒度
1
7 d增加5%屈服强度 接近。
起始载荷为85%屈服强度，每 图4为经轻微腐蚀后高锰钢试样的SEM形貌，
2
7 d增加5%屈服强度 表 4 为其EDS分析结果。由图 4 和表 4 可知：试样
方法1 逐级加载
起始载荷为85%屈服强度，每 晶粒尺寸为15~50 μm，晶界上未见第二相，晶界与
3
7 d增加5%屈服强度
基体间元素含量相差不大，表明晶界上未产生元素
起始载荷为80%屈服强度，每
4 偏析。
7 d增加5%屈服强度
为了进一步确定试样晶界处是否有析出相产
85%屈服强度，根据试验 1 确
5 单级加载 生，对高锰钢进行透射电镜分析，结果如图5所示。
定试验时间
由图5可知：试样存在位错及孪晶，晶界上未见明显
不加载，直接浸泡，与试样5试
方法2 6 —
验时间一致 析出物，与SEM分析结果一致。
不加载，直接浸泡，与试样5试 2.2 恒载荷试验结果
7 —
验时间一致
恒载荷应力腐蚀试验结果如表5所示。由表5

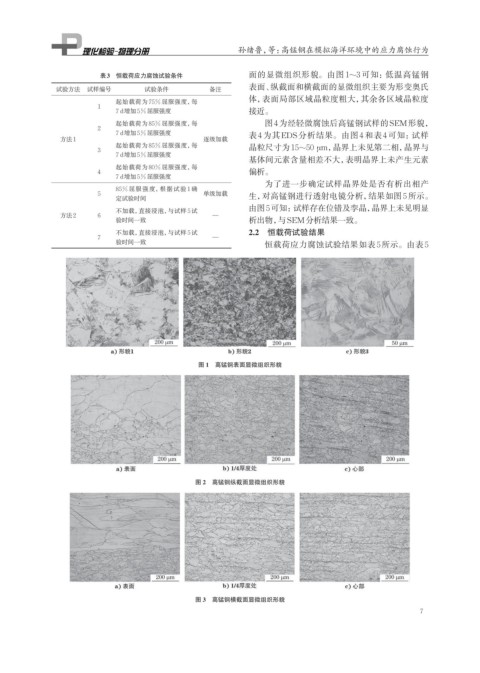

图 1 高锰钢表面显微组织形貌
图 2 高锰钢纵截面显微组织形貌
图 3 高锰钢横截面显微组织形貌
7
