Page 24 - 理化检验-物理分册2024年第九期
P. 24

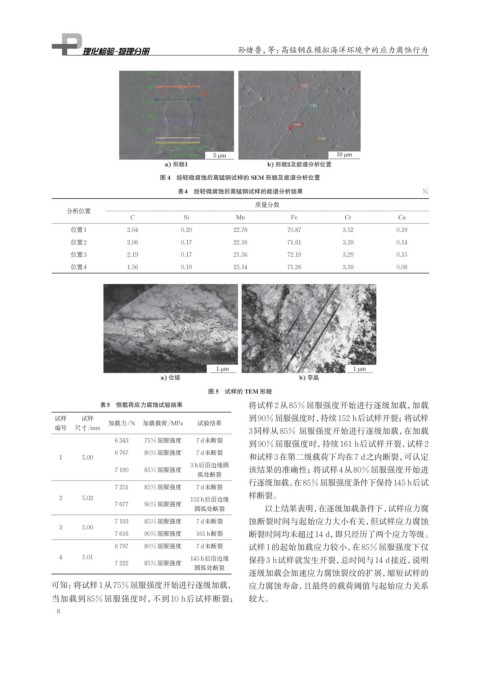

孙绪鲁，等：高锰钢在模拟海洋环境中的应力腐蚀行为
图 4 经轻微腐蚀后高锰钢试样的 SEM 形貌及能谱分析位置
表4 经轻微腐蚀后高锰钢试样的能谱分析结果 %
质量分数
分析位置
C Si Mn Fe Cr Cu
位置1 2.04 0.20 22.76 70.87 3.52 0.19
位置2 2.06 0.17 22.16 71.61 3.39 0.14
位置3 2.19 0.17 21.56 72.19 3.29 0.15
位置4 1.56 0.19 23.14 71.26 3.39 0.08
图 5 试样的 TEM 形貌
表5 恒载荷应力腐蚀试验结果 将试样2从85%屈服强度开始进行逐级加载，加载
试样 试样 到90%屈服强度时，持续152 h后试样开裂；将试样
加载力/N 加载载荷/MPa 试验结果
编号 尺寸/mm
3同样从85% 屈服强度开始进行逐级加载，在加载
6 343 75%屈服强度 7 d未断裂
到90%屈服强度时，持续161 h后试样开裂，试样2
6 767 80%屈服强度 7 d未断裂
1 5.00 和试样3在第二级载荷下均在7 d之内断裂，可认定
3 h后沿边缘圆
7 190 85%屈服强度 该结果的准确性；将试样4从80%屈服强度开始进
弧处断裂
行逐级加载，在85%屈服强度条件下保持145 h后试
7 251 85%屈服强度 7 d未断裂
样断裂。
2 5.02 152 h后沿边缘
7 677 90%屈服强度
圆弧处断裂 以上结果表明，在逐级加载条件下，试样应力腐
7 193 85%屈服强度 7 d未断裂 蚀断裂时间与起始应力大小有关，但试样应力腐蚀
3 5.00
7 616 90%屈服强度 161 h断裂 断裂时间均未超过14 d，即只经历了两个应力等级。
6 797 80%屈服强度 7 d未断裂 试样1的起始加载应力较小，在85%屈服强度下仅
4 5.01 145 h后沿边缘 保持3 h试样就发生开裂，总时间与14 d接近，说明
7 222 85%屈服强度
圆弧处断裂
逐级加载会加速应力腐蚀裂纹的扩展，缩短试样的
可知：将试样1从75%屈服强度开始进行逐级加载， 应力腐蚀寿命，且最终的载荷阈值与起始应力关系
当加载到 85%屈服强度时，不到 10 h后试样断裂； 较大。
8
