吕金峄，等：SCM435钢摇臂螺栓断裂原因

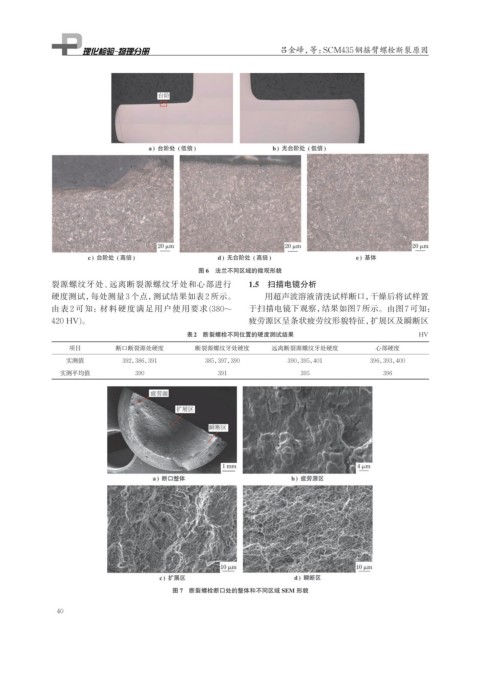

图 6 法兰不同区域的微观形貌
裂源螺纹牙处、远离断裂源螺纹牙处和心部进行 1.5 扫描电镜分析
硬度测试，每处测量 3 个点，测试结果如表 2 所示。 用超声波溶液清洗试样断口，干燥后将试样置
由表 2 可知：材料硬度满足用户使用要求 (380~ 于扫描电镜下观察，结果如图7所示。由图7可知：
420 HV)。 疲劳源区呈条状疲劳纹形貌特征，扩展区及瞬断区
表2 断裂螺栓不同位置的硬度测试结果 HV
项目 断口断裂源处硬度 断裂源螺纹牙处硬度 远离断裂源螺纹牙处硬度 心部硬度
实测值 392，386，391 385，397，390 390，395，401 396，393，400
实测平均值 390 391 395 396
图 7 断裂螺栓断口处的整体和不同区域 SEM 形貌
