吕金峄，等：SCM435钢摇臂螺栓断裂原因

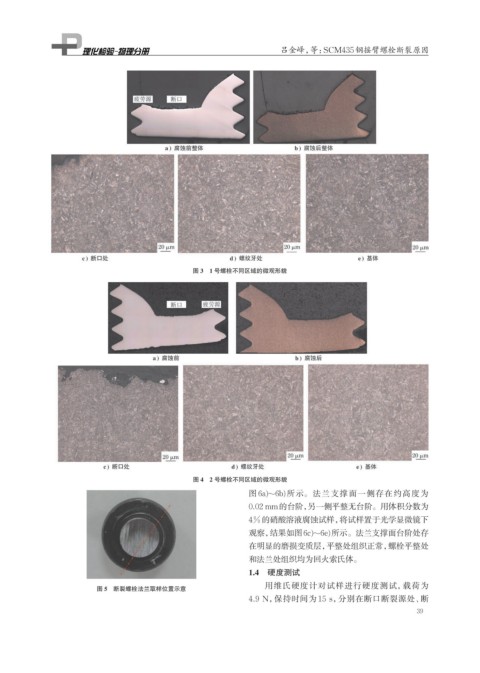

图 3 1 号螺栓不同区域的微观形貌
图 4 2 号螺栓不同区域的微观形貌
图 6a)~6b)所示。法兰支撑面一侧存在约高度为
0.02 mm的台阶， 另一侧平整无台阶。用体积分数为
4%的硝酸溶液腐蚀试样，将试样置于光学显微镜下
观察，结果如图6c)~6e)所示。法兰支撑面台阶处存
在明显的磨损变质层，平整处组织正常，螺栓平整处
和法兰处组织均为回火索氏体。
1.4 硬度测试
用维氏硬度计对试样进行硬度测试，载荷为
图 5 断裂螺栓法兰取样位置示意
4.9 N，保持时间为 15 s，分别在断口断裂源处、断
