吕金峄，等：SCM435钢摇臂螺栓断裂原因

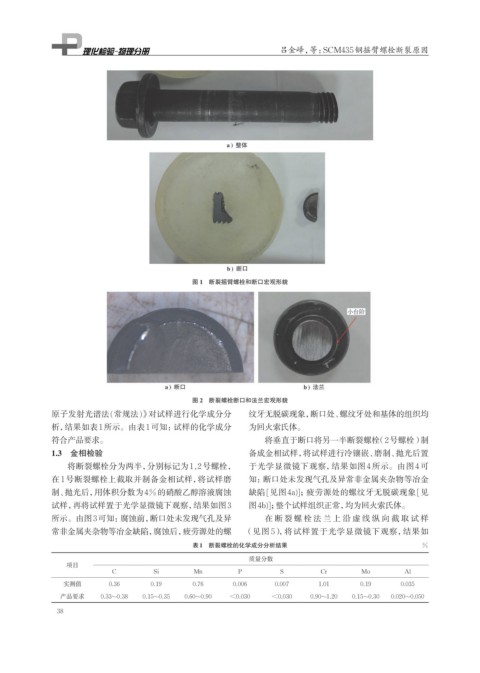

图 1 断裂摇臂螺栓和断口宏观形貌
图 2 断裂螺栓断口和法兰宏观形貌
原子发射光谱法(常规法)》对试样进行化学成分分 纹牙无脱碳现象，断口处、螺纹牙处和基体的组织均
析，结果如表1所示。由表1可知：试样的化学成分 为回火索氏体。
符合产品要求。 将垂直于断口将另一半断裂螺栓（2号螺栓）制
1.3 金相检验 备成金相试样，将试样进行冷镶嵌、磨制、抛光后置
将断裂螺栓分为两半，分别标记为1,2号螺栓， 于光学显微镜下观察，结果如图4 所示。由图 4 可
在1号断裂螺栓上截取并制备金相试样，将试样磨 知：断口处未发现气孔及异常非金属夹杂物等冶金
制、抛光后，用体积分数为4%的硝酸乙醇溶液腐蚀 缺陷[见图4a)]；疲劳源处的螺纹牙无脱碳现象[见
试样，再将试样置于光学显微镜下观察，结果如图3 图4b)]；整个试样组织正常，均为回火索氏体。
所示。由图3可知：腐蚀前，断口处未发现气孔及异 在断裂螺栓法兰上沿虚线纵向截取试样
常非金属夹杂物等冶金缺陷，腐蚀后，疲劳源处的螺 （见图 5），将试样置于光学显微镜下观察，结果如
表1 断裂螺栓的化学成分分析结果 %
质量分数
项目
C Si Mn P S Cr Mo Al
实测值 0.36 0.19 0.76 0.006 0.007 1.01 0.19 0.035
产品要求 0.33~0.38 0.15~0.35 0.60~0.90 <0.030 <0.030 0.90~1.20 0.15~0.30 0.020~0.050
