Page 29 - 理化检验-物理分册2024年第五期
P. 29
赵如涛, 等: 塑性变形对低合金钢拉伸性能的影响
象, 但是经过时效热处理后, 应力 - 应变曲线中的屈服
平台较为明显, 即时效热处理可以有效消除因冷变形
引起的应变硬化现象, 从而提高材料的塑性变形能力。
时效热处理后试样的拉伸试验结果如表 2 所
示。为了探究时效热处理对拉伸过程中各指标的影
响规律, 绘制屈服强度、 抗拉强度、 断后伸长率和最
大力总延伸率与时效热处理温度之间的关系曲线,
结果如图10所示。由图10和表2可知: 当塑性变
形率为30%时, 随着时效温度的升高, 试样的屈服

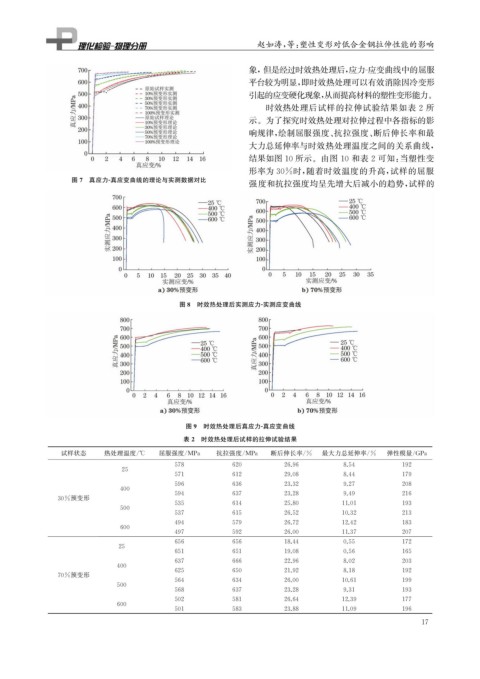

图7 真应力 - 真应变曲线的理论与实测数据对比
强度和抗拉强度均呈先增大后减小的趋势, 试样的
图8 时效热处理后实测应力 - 实测应变曲线
图9 时效热处理后真应力 - 真应变曲线
表2 时效热处理后试样的拉伸试验结果
试样状态 热处理温度 / ℃ 屈服强度 / MPa 抗拉强度 / MPa 断后伸长率 / % 最大力总延伸率 / % 弹性模量 / GPa
578 620 26.96 8.54 192
25
571 612 29.08 8.44 179
596 636 23.32 9.27 208
400
594 637 23.28 9.49 216
30%预变形
535 614 25.80 11.01 193
500
537 615 26.52 10.32 213
494 579 26.72 12.42 183
600
497 592 26.00 11.37 207
656 656 18.44 0.55 172
25
651 651 19.08 0.56 165
637 666 22.96 8.02 203
400
70%预变形 625 650 21.92 8.18 192
564 634 26.00 10.61 199
500
568 637 23.28 9.31 193
502 581 26.64 12.39 177
600
501 583 23.88 11.09 196
7
1
