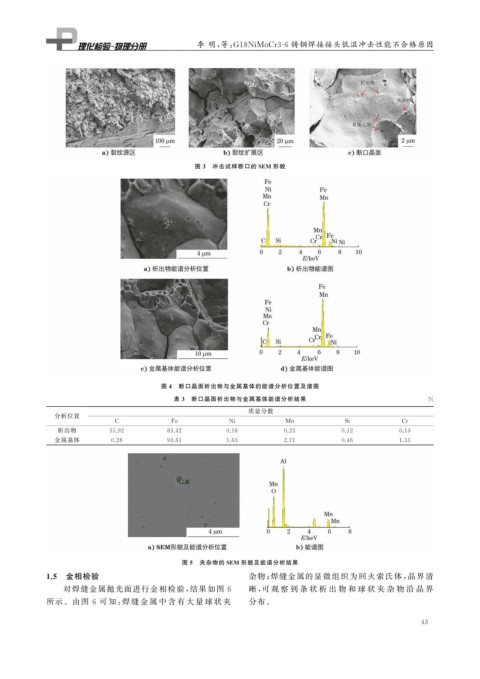

Page 55 - 理化检验-物理分册2024年第三期
P. 55
李 明, 等: G18NiMoCr3-6 铸钢焊接接头低温冲击性能不合格原因
图 3 冲击试样断口的 SEM 形貌
图 4 断口晶面析出物与金属基体的能谱分析位置及谱图
表 3 断口晶面析出物与金属基体能谱分析结果 %
质量分数
分析位置
C Fe Ni Mn Si Cr
析出物 15.92 83.42 0.18 0.23 0.12 0.13
金属基体 0.28 93.61 1.63 2.71 0.46 1.31
图 5 夹杂物的 SEM 形貌及能谱分析结果
1.5 金相检验 杂物; 焊缝金属的显微组织为回火索氏体, 晶界清
对焊缝金属抛光面进行金相检验, 结果如图 6 晰, 可 观 察 到 条 状 析 出 物 和 球 状 夹 杂 物 沿 晶 界
所示。由图 6 可 知: 焊 缝 金 属 中 含 有 大 量 球 状 夹 分布。
4 3
