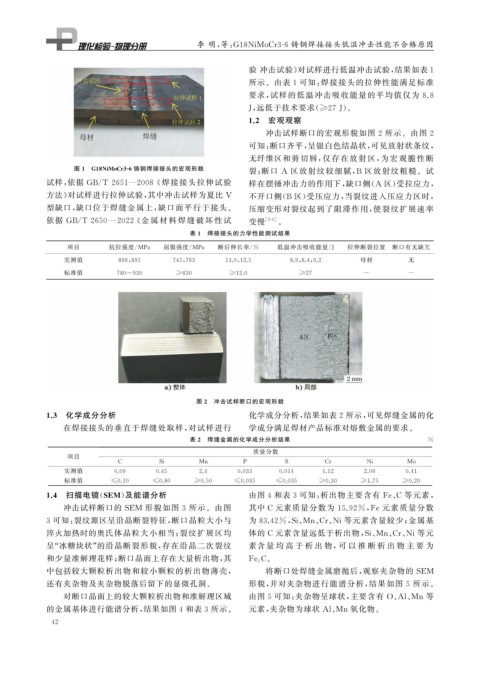

李 明, 等: G18NiMoCr3-6 铸钢焊接接头低温冲击性能不合格原因


                                                               验 冲击试验》 对试样进行低温冲击试验, 结果如表1
                                                               所示。由表 1 可知: 焊接接头的拉伸性能满足标准

                                                               要求, 试样的低温冲击吸收能量的平均值仅为 8.8

                                                              J , 远低于技术要求( ≥27J )。
                                                              1.2  宏观观察
                                                                   冲击试样断口的宏观形貌如图 2 所示。由图 2
                                                               可知: 断口齐平, 呈银白色结晶状, 可见放射状条纹,
                                                               无纤维区和剪切唇, 仅存在放射区, 为宏观脆性断
                   图 1 G18NiMoCr3-6 铸钢焊接接头的宏观形貌                裂; 断口 A 区放射纹较细腻, B 区放射纹粗糙。试

            试样, 依据 GB / T2651 — 2008 《 焊接接头拉伸试验                样在摆锤冲击力的作用下, 缺口侧( A 区) 受拉应力,

            方法》 对试样进行拉伸试验, 其中冲击试样为夏比 V                         不开口侧( B 区) 受压应力, 当裂纹进入压应力区时,
            型缺口, 缺口位于焊缝金属上, 缺口面平行于接头。                          压缩变形对裂纹起到了阻滞作用, 使裂纹扩展速率

            依据 GB / T2650 — 2022 《 金 属 材 料 焊 缝 破 坏 性 试         变慢  [ 2-3 ] 。

                                                表 1  焊接接头的力学性能测试结果
                  项目        抗拉强度 / MPa    屈服强度 / MPa   断后伸长率 / %      低温冲击吸收能量 / J     拉伸断裂位置     断口有无缺欠
                 实测值          896 , 895    745 , 763     13.0 , 12.5     8.9 , 8.4 , 9.2  母材          无
                 标准值          780~930        ≥630         ≥12.0            ≥27             -          -


















                                                  图 2  冲击试样断口的宏观形貌
            1.3  化学成分分析                                        化学成分分析, 结果如表 2 所示, 可见焊缝金属的化
                 在焊接接头的垂直于焊缝处取样, 对试样进行                         学成分满足焊材产品标准对熔敷金属的要求。
                                                表 2  焊缝金属的化学成分分析结果                                         %
                                                                质量分数
                  项目
                              C         Si        Mn         P         S         Cr         Ni        Mo
                 实测值         0.09      0.45       2.4       0.033     0.014      1.12      2.06      0.41
                 标准值         ≤0.10     ≤0.80     ≥0.50     ≤0.035     ≤0.035    ≥0.30      ≥1.75     ≥0.20
            1.4  扫描电镜( SEM ) 及能谱分析                             由图 4 和表 3 可知: 析出物主要含有 Fe 、 C 等元素,
                 冲击试样断口的 SEM 形貌如图 3 所示。由图                      其中 C 元素质量分数为 15.92% , Fe元素质量分数
            3 可知: 裂纹源区呈沿晶断裂特征, 断口晶粒大小与                         为 83.42% , Si 、 Mn 、 Cr 、 Ni等元素含量较少; 金属基
            淬火加热时的奥氏体晶粒大小相当; 裂纹扩展区均                            体的 C 元素含量远低于析出物, Si 、 Mn 、 Cr 、 Ni等元
            呈“ 冰糖块状” 的沿晶断裂形貌, 存在沿晶二次裂纹                         素含 量 均 高 于 析 出 物, 可 以 推 断 析 出 物 主 要 为
            和少量准解理花样; 断口晶面上存在大量析出物, 其                         Fe 3 C 。
            中包括较大颗粒析出物和较小颗粒的析出物薄壳,                                 将断口处焊缝金属磨抛后, 观察夹杂物的 SEM
            还有夹杂物及夹杂物脱落后留下的显微孔洞。                               形貌, 并对夹杂物进行能谱分析, 结果如图 5 所示。
                 对断口晶面上的较大颗粒析出物和准解理区域                          由图 5 可知: 夹杂物呈球状, 主要含有 O 、 Al 、 Mn 等
            的金属基体进行能谱分析, 结果如图 4 和表 3 所示。                       元素, 夹杂物为球状 Al 、 Mn氧化物。
