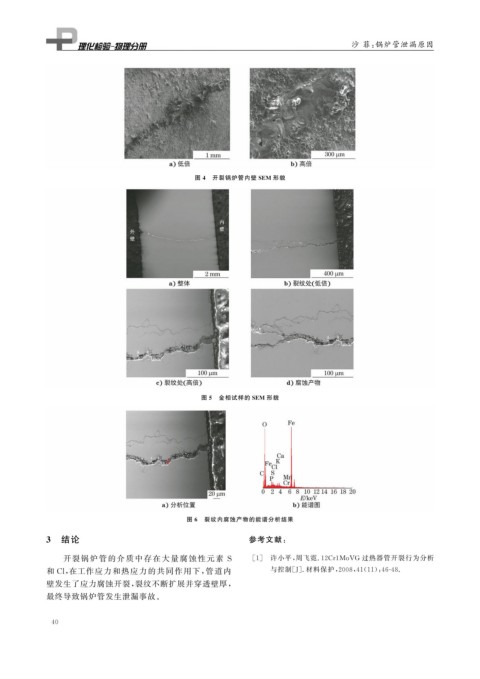

Page 52 - 理化检验-物理分册2024年第三期
P. 52
沙 菲: 锅炉管泄漏原因
图 4 开裂锅炉管内壁 SEM 形貌
图 5 金相试样的 SEM 形貌
图 6 裂纹内腐蚀产物的能谱分析结果
3 结论 参考文献:
[ 1 ] 许小平, 周飞霓 .12Cr1MoVG 过热器管开裂行为分析
开裂锅炉管的介质中存在大量腐蚀性元 素 S
和 Cl , 在工作应力和热应力的共同作用下, 管道内 与控制[ J ] . 材料保护, 2008 , 41 ( 11 ): 46-48.
壁发生了应力腐蚀开裂, 裂纹不断扩展并穿透壁厚,
最终导致锅炉管发生泄漏事故。
4 0
