邹文奇: 偏析对 S690高强度无缝钢管性能的影响

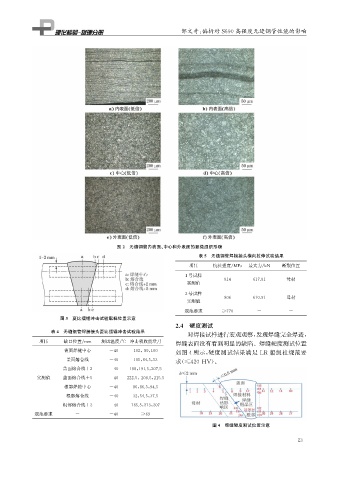

图2 无缝钢管内表面、 中心和外表面的显微组织形貌
表5 无缝钢管焊接接头横向拉伸试验结果
项目 抗拉强度 / MPa 最大力 / kN 断裂位置
1号试样
814 617.81 母材
实测值
2号试样
806 610.91 母材
实测值
规范要求 ≥770 - -
图3 夏比摆锤冲击试验取样位置示意
2.4 硬度测试
表4 无缝钢管焊接接头夏比摆锤冲击试验结果
对焊接试样进行宏观观察, 发现焊缝完全焊透,
项目
焊缝表面没有看到明显的缺陷。焊缝硬度测试位置
缺口位置 / mm
测试温度 / ℃ 冲击吸收能量 / J
盖面焊缝中心 -40 102 , 89 , 100 如图4所示, 硬度测试结果满足 LR 船级社规范要

盖面熔合线 -40 105 , 64.5 , 53
求( ≤420HV )。
盖面熔合线+2 -40 188 , 191.5 , 207.5
实测值 盖面熔合线+5 -40 222.5 , 208.5 , 215.5

根部焊缝中心 -40 86 , 86.5 , 94.5
根部熔合线 -40 32 , 54.5 , 37.5

根部熔合线+2 -40 185.5 , 213 , 207
规范要求 - -40 ≥69

图4 焊缝硬度测试位置示意
