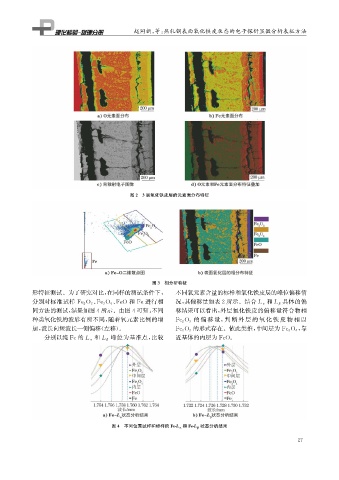

Page 43 - 理化检验-物理分册2023年第十二期

赵同新, 等: 热轧钢表面氧化铁皮状态的电子探针显微分析表征方法

图2 3层氧化铁皮层的元素面分布特征

图3 相分析特征
形特征测试。为了研究对比, 在同样的测试条件下, 不同氧元素含量的标样和氧化铁皮层的峰位偏移情
分别对标准试样 Fe 2O 3 Fe 3O 4 FeO 和 Fe进行相 况, 其偏移量如表2所示。结合L α 和L β 具体的偏
、
、
同方法的测试, 结果如图4所示。由图4可知: 不同 移结果可以看出, 外层氧化铁皮的偏移量符合物相
种类氧化铁的波形有所不同, 随着氧元素比例的增 Fe 2O 3 的 偏 移 量, 判 断 外 层 的 氧 化 铁 皮 物 相 以
加, 波长向短波长一侧偏移( 左移)。 Fe 2O 3 的形式存在。依此类推, 中间层为 Fe 3O 4 , 靠
峰位为基准点, 比较 近基体的内层为 FeO 。
分别以纯 Fe的 L α 和 L β

状态分析结果
图4 不同位置试样和标样的 Fe-L α 和 Fe-L β
2 7
