Page 30 - 理化检验-物理分册2023年第十二期

骆春民, 等: 低碳钢盘条轧后控冷新技术

和 相, 但其含量极
元素含量降低。氧化铁皮主要由 FeO 、 Fe 3O 4 分布在 FeO 层外, 最外层为 Fe 2O 3
相 有较高的比例。
Fe 2O 3 三种相组成, 靠近基体为 FeO 相, Fe 3O 4 少, 而 FeO 对于 Fe 3O 4

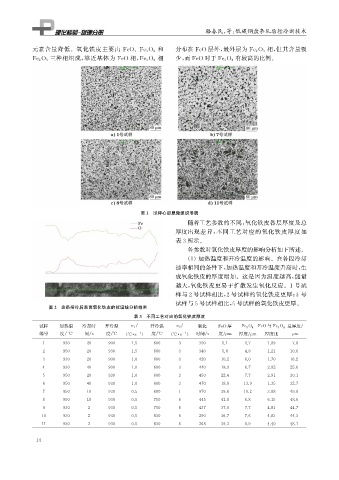

图1 试样心部显微组织形貌
随着工艺参数的不同, 氧化铁皮各层厚度及总
厚度出现差异, 不同工艺对应的氧化铁皮厚度如
表3所示。
各参数对氧化铁皮厚度的影响分析如下所述。

( 1 )加热温度和开冷温度的影响。在各段冷却
速率相同的条件下, 加热温度和开冷温度升高时, 生
成氧化铁皮的厚度增加。这是因为温度越高, 能量
越大, 氧化铁皮更易于扩散发生氧化反应。 1 号试

样与2号试样相比, 2号试样的氧化铁皮更厚; 3 号
试样与5号试样相比, 5号试样的氧化铁皮更厚。
图2 盘条控冷后表面氧化铁皮的能谱线分析结果
表3 不同工艺对应的氧化铁皮厚度
试样 加热温 冷却时 开冷温 v 1 / 开冷温 v 2 / 氧化 FeO 厚 Fe 3 O 4 FeO 与 Fe 3 O 4 总厚度 /
编号 度 / ℃ 间 / s 度 / ℃ ( ℃ · s ) 度 / ℃ ( ℃ · s ) 时间 / s 度 / m 厚度 / m 厚度比 μ m

-1
-1
μ
μ
1 930 20 900 1.5 600 3 320 5.1 2.7 1.89 7.8
2 950 20 930 1.5 600 3 340 5.8 4.8 1.21 10.6
3 930 20 900 1.0 600 3 420 10.2 6.0 1.70 16.2
4 930 40 900 1.0 600 3 440 18.9 6.7 2.82 25.6
5 950 20 930 1.0 600 3 450 22.4 7.7 2.91 30.1
6 950 40 930 1.0 600 3 470 18.8 13.9 1.35 32.7
7 950 10 930 0.5 600 1 970 39.6 10.2 3.88 49.8
8 950 10 930 0.5 750 6 445 41.8 6.8 6.15 48.6
9 930 2 930 0.5 750 6 437 37.0 7.7 4.81 44.7
10 930 2 930 0.5 830 6 290 36.7 7.6 4.83 44.3
11 930 2 930 0.5 830 8 268 39.2 8.9 4.40 48.1

1 4
