Page 76 - 理化检验-物理分册2023年第九期
P. 76

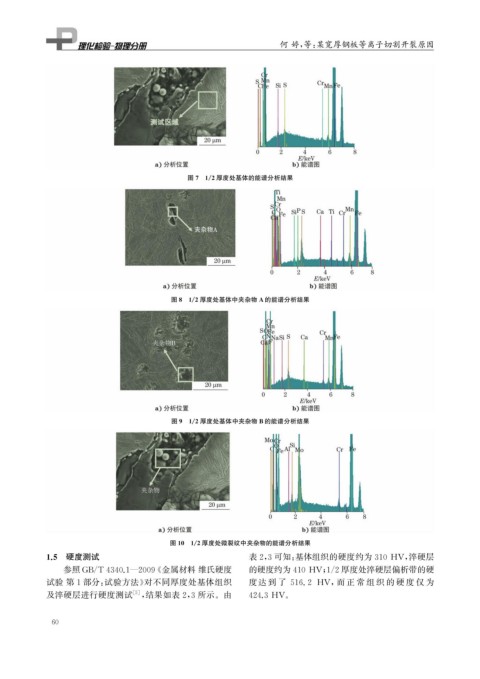

何 婷, 等: 某宽厚钢板等离子切割开裂原因
图7 1 / 2厚度处基体的能谱分析结果
图8 1 / 2厚度处基体中夹杂物 A的能谱分析结果
图9 1 / 2厚度处基体中夹杂物 B的能谱分析结果
图10 1 / 2厚度处微裂纹中夹杂物的能谱分析结果
1.5 硬度测试 表2 , 3可知: 基体组织的硬度约为310HV , 淬硬层
参照 GB / T4340.1 — 2009 《 金属材料 维氏硬度 的硬度约为410HV ; 1 / 2厚度处淬硬层偏析带的硬
试验 第1部分: 试验方法》 对不同厚度处基体组织 度达 到 了 516.2 HV , 而 正 常 组 织 的 硬 度 仅 为
及淬硬层进行硬度测试 [ 5 ] , 结果如表2 , 3所示。由 424.3HV 。
6 0
