Page 74 - 理化检验-物理分册2023年第九期

何 婷, 等: 某宽厚钢板等离子切割开裂原因

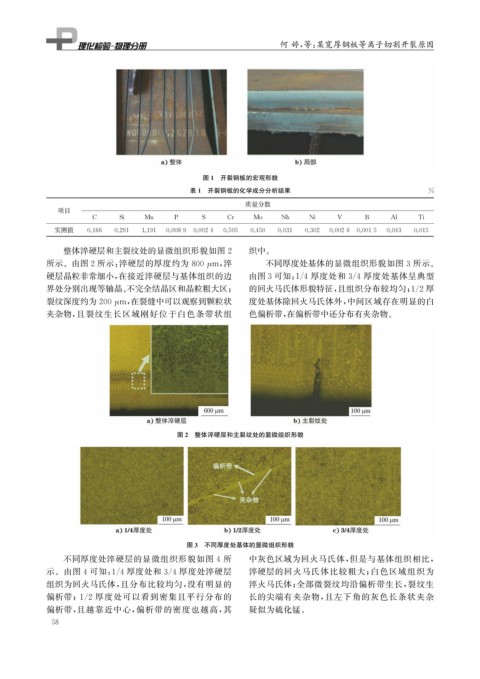

图1 开裂钢板的宏观形貌
表1 开裂钢板的化学成分分析结果 %
质量分数
项目
C Si Mn P S Cr Mo Nb Ni V B Al Ti
实测值 0.166 0.291 1.191 0.0089 0.0024 0.505 0.450 0.031 0.302 0.0026 0.0015 0.043 0.015

整体淬硬层和主裂纹处的显微组织形貌如图2 织中。

所示。由图2所示: 淬硬层的厚度约为 800 μ m , 淬 不同厚度处基体的显微组织形貌如图3所示。
硬层晶粒非常细小, 在接近淬硬层与基体组织的边 由图3可知: 1 / 4 厚度处和 3 / 4 厚度处基体呈典型
界处分别出现等轴晶、 不完全结晶区和晶粒粗大区; 的回火马氏体形貌特征, 且组织分布较均匀; 1 / 2厚
裂纹深度约为200 μ m , 在裂缝中可以观察到颗粒状 度处基体除回火马氏体外, 中间区域存在明显的白

夹杂物, 且裂纹生长区域刚好位于白色条带状组 色偏析带, 在偏析带中还分布有夹杂物。

图2 整体淬硬层和主裂纹处的显微组织形貌

图3 不同厚度处基体的显微组织形貌
不同厚度处淬硬层的显微组织形貌如图 4 所 中灰色区域为回火马氏体, 但是与基体组织相比,
示。由图4可知: 1 / 4厚度处和3 / 4厚度处淬硬层 淬硬层的回火马氏体比较粗大; 白色区域组织为
组织为回火马氏体, 且分布比较均匀, 没有明显的 淬火马氏体; 全部微裂纹均沿偏析带生长, 裂纹生
偏析带; 1 / 2 厚度处可以看到密集且平行分布的 长的尖端有夹杂物, 且左下角的灰色长条状夹杂

偏析带, 且越靠近中心, 偏析带的密度也越高, 其 疑似为硫化锰。
5 8
