Page 53 - 理化检验-物理分册2023年第九期
P. 53

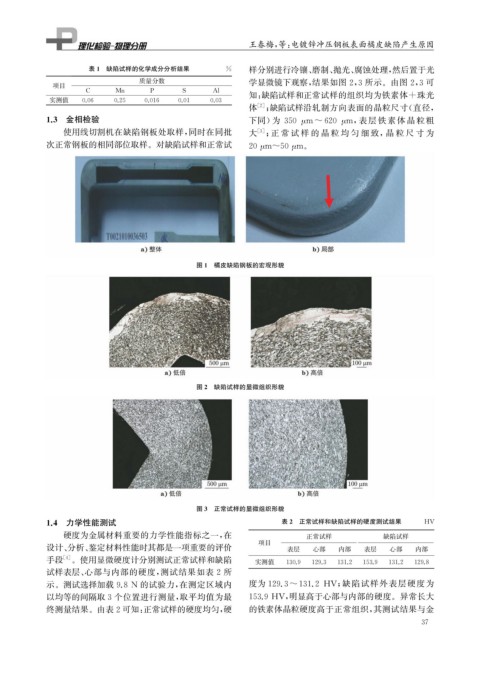

王春梅, 等: 电镀锌冲压钢板表面橘皮缺陷产生原因
表1 缺陷试样的化学成分分析结果 % 样分别进行冷镶、 磨制、 抛光、 腐蚀处理, 然后置于光
质量分数 学显微镜下观察, 结果如图2 , 3所示。由图2 , 3可
项目
C Mn P S Al 知: 缺陷试样和正常试样的组织均为铁素体+珠光
实测值 0.06 0.25 0.016 0.01 0.03
体 [ 2 ] ; 缺陷试样沿轧制方向表面的晶粒尺寸( 直径,
1.3 金相检验 下同) 为 350 μ m~620 μ m , 表 层 铁 素 体 晶 粒 粗
使用线切割机在缺陷钢板处取样, 同时在同批 大 [ 3 ] ; 正 常 试 样 的 晶 粒 均 匀 细 致, 晶 粒 尺 寸 为
次正常钢板的相同部位取样。对缺陷试样和正常试 20 μ m~50 μ m 。
图1 橘皮缺陷钢板的宏观形貌
图2 缺陷试样的显微组织形貌
图3 正常试样的显微组织形貌
1.4 力学性能测试 表2 正常试样和缺陷试样的硬度测试结果 HV
硬度为金属材料重要的力学性能指标之一, 在 正常试样 缺陷试样
项目
设计、 分析、 鉴定材料性能时其都是一项重要的评价 表层 心部 内部 表层 心部 内部
手段 [ 4 ] 。使用显微硬度计分别测试正常试样和缺陷 实测值 130.9 129.3 131.2 153.9 131.2 129.8
试样表层、 心部与内部的硬度, 测试结果如表 2 所
示。测试选择加载9.8N 的试验力, 在测定区域内 度为129.3~131.2 HV ; 缺陷试样外表层硬度为
以均等的间隔取3个位置进行测量, 取平均值为最 153.9HV , 明显高于心部与内部的硬度。异常长大
终测量结果。由表2可知: 正常试样的硬度均匀, 硬 的铁素体晶粒硬度高于正常组织, 其测试结果与金
7
3
