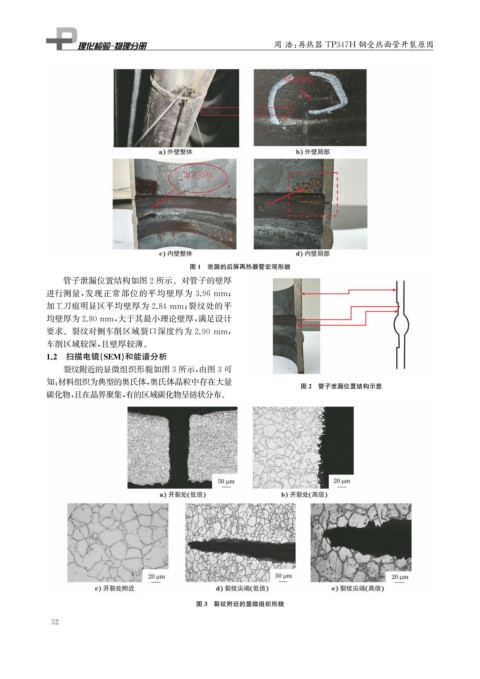

Page 68 - 理化检验-物理分册2023年第八期

周 浩: 再热器 TP347H 钢受热面管开裂原因

图1 泄漏的后屏再热器管宏观形貌
管子泄漏位置结构如图2所示。对管子的壁厚

进行测量, 发现正常部位的平均壁厚为 3.96mm ;
加工刀痕明显区平均壁厚为2.84mm ; 裂纹处的平

均壁厚为2.80mm , 大于其最小理论壁厚, 满足设计

要求。裂纹对侧车削区域裂口深度约为2.90mm ,
车削区域较深, 且壁厚较薄。
1.2 扫描电镜( SEM ) 和能谱分析
裂纹附近的显微组织形貌如图3所示, 由图3可
知: 材料组织为典型的奥氏体, 奥氏体晶粒中存在大量
图2 管子泄漏位置结构示意
碳化物, 且在晶界聚集, 有的区域碳化物呈链状分布。

图3 裂纹附近的显微组织形貌

5 2
