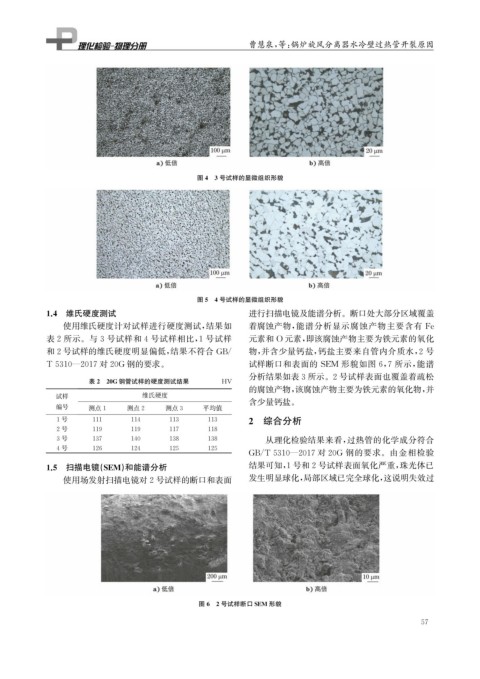

Page 73 - 理化检验-物理分册2023年第八期

曹慧泉, 等: 锅炉旋风分离器水冷壁过热管开裂原因

图4 3号试样的显微组织形貌

图5 4号试样的显微组织形貌
1.4 维氏硬度测试 进行扫描电镜及能谱分析。断口处大部分区域覆盖
使用维氏硬度计对试样进行硬度测试, 结果如 着腐蚀产物, 能谱分析显示腐蚀产物主要含有 Fe
表2所示。与3号试样和4号试样相比, 1 号试样 元素和 O 元素, 即该腐蚀产物主要为铁元素的氧化
和2号试样的维氏硬度明显偏低, 结果不符合 GB / 物, 并含少量钙盐, 钙盐主要来自管内介质水, 2 号

T5310 — 2017对20G 钢的要求。 试样断口和表面的 SEM 形貌如图 6 , 7 所示, 能谱
分析结果如表3所示。 2号试样表面也覆盖着疏松
表2 20G钢管试样的硬度测试结果 HV
的腐蚀产物, 该腐蚀产物主要为铁元素的氧化物, 并
试样 维氏硬度
含少量钙盐。
编号 测点1 测点2 测点3 平均值
1号 111 114 113 113 2 综合分析
2号 119 119 117 118
3号 137 140 138 138 从理化检验结果来看, 过热管的化学成分符合
4号 126 124 125 125
GB / T5310 — 2017对20G 钢的要求。由金相检验
1.5 扫描电镜( SEM ) 和能谱分析 结果可知, 1号和2号试样表面氧化严重, 珠光体已
使用场发射扫描电镜对2号试样的断口和表面 发生明显球化, 局部区域已完全球化, 这说明失效过

图6 2号试样断口SEM 形貌
