曹慧泉, 等: 锅炉旋风分离器水冷壁过热管开裂原因

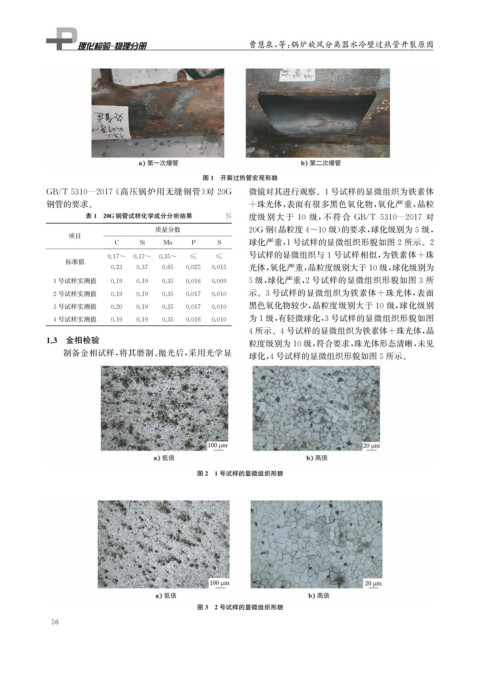

图1 开裂过热管宏观形貌

GB / T5310 — 2017 《 高压锅炉用无缝钢管》 对 20G 微镜对其进行观察。 1号试样的显微组织为铁素体
钢管的要求。 +珠光体, 表面有很多黑色氧化物, 氧化严重, 晶粒
表1 20G钢管试样化学成分分析结果 % 度级别大于 10 级, 不符合 GB / T5310 — 2017 对

质量分数 20G 钢( 晶粒度4~10级) 的要求, 球化级别为5级,
项目
C Si Mn P S 球化严重, 1号试样的显微组织形貌如图2所示。 2
号试样的显微组织与1号试样相似, 为铁素体+珠
0.17~ 0.17~ 0.35~ ≤ ≤
标准值
0.23 0.37 0.65 0.025 0.015 光体, 氧化严重, 晶粒度级别大于10级, 球化级别为
1号试样实测值 0.19 0.19 0.35 0.016 0.009 5级, 球化严重, 2号试样的显微组织形貌如图3所
2号试样实测值 0.19 0.19 0.35 0.017 0.010 示。 3号试样的显微组织为铁素体 + 珠光体, 表面
3号试样实测值 0.20 0.19 0.35 0.017 0.010 黑色氧化物较少, 晶粒度级别大于10级, 球化级别
4号试样实测值 0.19 0.19 0.35 0.016 0.010 为1级, 有轻微球化, 3号试样的显微组织形貌如图
4所示。 4号试样的显微组织为铁素体+珠光体, 晶
1.3 金相检验 粒度级别为10级, 符合要求, 珠光体形态清晰, 未见
制备金相试样, 将其磨制、 抛光后, 采用光学显
球化, 4号试样的显微组织形貌如图5所示。

图2 1号试样的显微组织形貌

图3 2号试样的显微组织形貌
