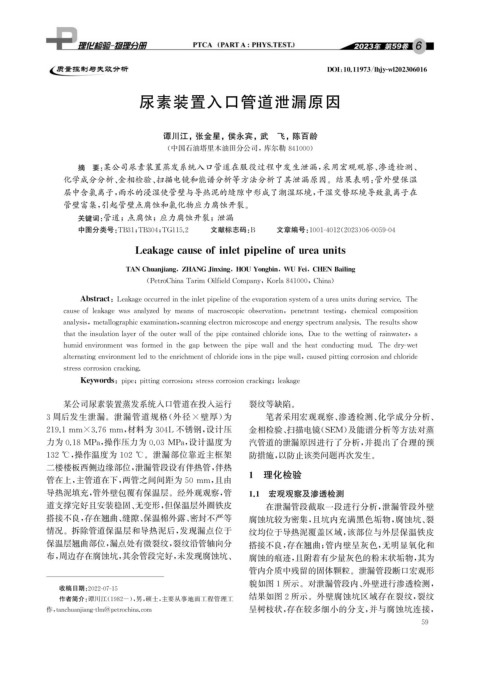

Page 75 - 理化检验-物理分册2023年第六期

DOI : 10.11973 / lh jy -wl202306016

尿素装置入口管道泄漏原因

谭川江, 张金星, 侯永宾, 武 飞, 陈百龄

( 中国石油塔里木油田分公司, 库尔勒 841000 )
摘 要: 某公司尿素装置蒸发系统入口管道在服役过程中发生泄漏, 采用宏观观察、 渗透检测、
化学成分分析、 金相检验、 扫描电镜和能谱分析等方法分析了其泄漏原因。结果表明: 管外壁保温
层中含氯离子, 雨水的浸湿使管壁与导热泥的缝隙中形成了潮湿环境, 干湿交替环境导致氯离子在
管壁富集, 引起管壁点腐蚀和氯化物应力腐蚀开裂。

关键词: 管道; 点腐蚀; 应力腐蚀开裂; 泄漏

中图分类号: TB31 ; TB304 ; TG115.2 文献标志码: B 文章编号: 1001-4012 ( 2023 ) 06-0059-04

Leaka g ecauseofinlet p i p elineofureaunits

,
TANChuan j ian g ZHANGJinxin g HOUYon g bin , WUFei , CHENBailin g
,

( PetroChinaTarimOilfieldCom p an y , Korla841000 , China )

Abstract : Leaka g eoccurredintheinlet p i p elineoftheeva p orations y stemofaureaunitsdurin g service.The

causeofleaka g ewasanal y zedb y meansof macrosco p icobservation , p enetranttestin g , chemicalcom p osition

anal y sis , metallo g ra p hicexamination , scannin g electronmicrosco p eandener gy s p ectrumanal y sis.Theresultsshow

thattheinsulationla y eroftheouterwallofthep i p econtainedchlorideions.Duetothewettin gofrainwater , a

humidenvironmentwasformedintheg a pbetweenthep i p ewallandtheheatconductin g mud.Thedr y -wet

alternatin g environmentledtotheenrichmentofchlorideionsinthe p i p ewall , caused p ittin g corrosionandchloride

stresscorrosioncrackin g .

Ke y words : ie ; p ittin g corrosion ; stresscorrosioncrackin g ; leaka g e
pp
某公司尿素装置蒸发系统入口管道在投入运行 裂纹等缺陷。
3周后发生泄漏。泄漏管道规格( 外径 × 壁厚) 为 笔者采用宏观观察、 渗透检测、 化学成分分析、
219.1mm×3.76mm , 材料为304L 不锈钢, 设计压 金相检验、 扫描电镜( SEM ) 及能谱分析等方法对蒸

力为0.18MPa , 操作压力为0.03MPa , 设计温度为 汽管道的泄漏原因进行了分析, 并提出了合理的预

132℃ , 操作温度为 102 ℃ 。泄漏部位靠近主框架 防措施, 以防止该类问题再次发生。
二楼楼板西侧边缘部位, 泄漏管段设有伴热管, 伴热

管在上, 主管道在下, 两管之间间距为50mm , 且由 1 理化检验
导热泥填充, 管外壁包覆有保温层。经外观观察, 管 1.1 宏观观察及渗透检测
道支撑完好且安装稳固、 无变形, 但保温层外圈铁皮 在泄漏管段截取一段进行分析, 泄漏管段外壁
搭接不良, 存在翘曲、 缝隙、 保温棉外露、 密封不严等 腐蚀坑较为密集, 且坑内充满黑色垢物, 腐蚀坑、 裂
情况。拆除管道保温层和导热泥后, 发现漏点位于 纹均位于导热泥覆盖区域, 该部位与外层保温铁皮
保温层翘曲部位, 漏点处有微裂纹, 裂纹沿管轴向分 搭接不良, 存在翘曲; 管内壁呈灰色, 无明显氧化和
布, 周边存在腐蚀坑, 其余管段完好, 未发现腐蚀坑、 腐蚀的痕迹, 且附着有少量灰色的粉末状垢物, 其为
管内介质中残留的固体颗粒。泄漏管段断口宏观形
貌如图1所示。对泄漏管段内、 外壁进行渗透检测,
收稿日期: 2022-07-15
作者简介: 谭川江( 1982- ), 男, 硕士, 主要从事地面工程管理工 结果如图2所示。外壁腐蚀坑区域存在裂纹, 裂纹
呈树枝状, 存在较多细小的分支, 并与腐蚀坑连接,
作, tanchuan j ian g -tlm@ p etrochina.com
9
5
