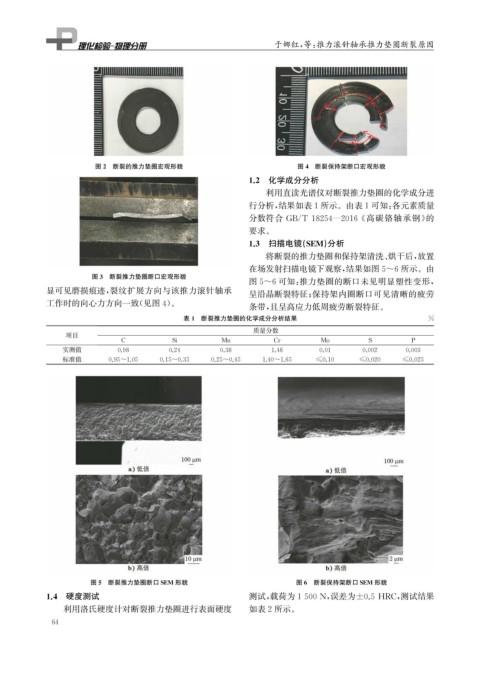

Page 80 - 理化检验-物理分册2023年第六期

于娜红, 等: 推力滚针轴承推力垫圈断裂原因

图2 断裂的推力垫圈宏观形貌 图4 断裂保持架断口宏观形貌
1.2 化学成分分析
利用直读光谱仪对断裂推力垫圈的化学成分进
行分析, 结果如表1所示。由表1可知: 各元素质量

分数符合 GB / T18254 — 2016 《 高碳铬轴承钢》 的
要求。
1.3 扫描电镜( SEM ) 分析
将断裂的推力垫圈和保持架清洗、 烘干后, 放置
在场发射扫描电镜下观察, 结果如图5~6所示。由
图3 断裂推力垫圈断口宏观形貌
图5~6可知: 推力垫圈的断口未见明显塑性变形,
显可见磨损痕迹, 裂纹扩展方向与该推力滚针轴承 呈沿晶断裂特征; 保持架内圈断口可见清晰的疲劳

工作时的向心力方向一致( 见图4 )。
条带, 且呈高应力低周疲劳断裂特征。
表1 断裂推力垫圈的化学成分分析结果 %
质量分数
项目
C Si Mn Cr Mo S P
实测值 0.98 0.24 0.38 1.48 0.01 0.002 0.003
标准值 0.95~1.05 0.15~0.35 0.25~0.45 1.40~1.65 ≤0.10 ≤0.020 ≤0.025

图5 断裂推力垫圈断口SEM 形貌 图6 断裂保持架断口SEM 形貌

1.4 硬度测试 测试, 载荷为1500N , 误差为±0.5HRC , 测试结果
利用洛氏硬度计对断裂推力垫圈进行表面硬度 如表2所示。
6 4
