Page 51 - 理化检验-物理分册2023年第六期

花艳侠, 等: 45钢连铸坯的高温拉伸性能

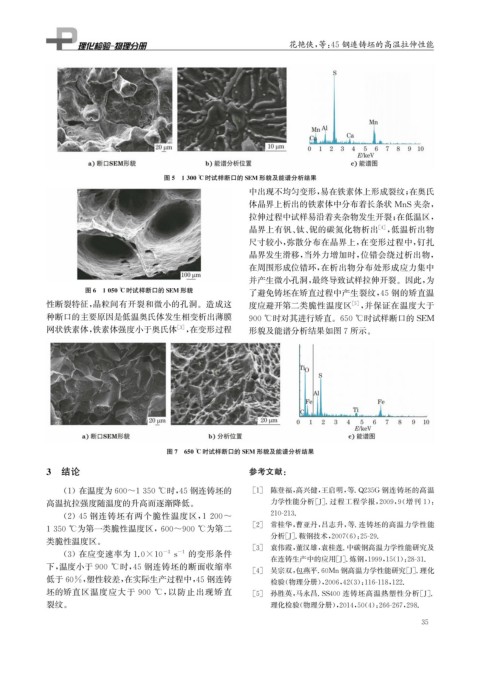

图5 1300℃时试样断口的SEM 形貌及能谱分析结果

中出现不均匀变形, 易在铁素体上形成裂纹; 在奥氏
体晶界上析出的铁素体中分布着长条状 MnS夹杂,
拉伸过程中试样易沿着夹杂物发生开裂; 在低温区,
晶界上有钒、 钛、 铌的碳氮化物析出 [ 4 ] , 低温析出物
尺寸较小, 弥散分布在晶界上, 在变形过程中, 钉扎
晶界发生滑移, 当外力增加时, 位错会绕过析出物,
在周围形成位错环, 在析出物分布处形成应力集中
并产生微小孔洞, 最终导致试样拉伸开裂。因此, 为
图6 1050℃时试样断口的SEM 形貌 了避免铸坯在矫直过程中产生裂纹, 45钢的矫直温

性断裂特征, 晶粒间有开裂和微小的孔洞。造成这 度应避开第二类脆性温度区 [ 5 ] , 并保证在温度大于
种断口的主要原因是低温奥氏体发生相变析出薄膜 900℃时对其进行矫直。 650℃时试样断口的SEM

网状铁素体, 铁素体强度小于奥氏体 [ 3 ] , 在变形过程 形貌及能谱分析结果如图7所示。

图7 650℃时试样断口的SEM 形貌及能谱分析结果
3 结论 参考文献:

( 1 )在温度为600~1350℃时, 45钢连铸坯的 [ 1 ] 陈登福, 高兴健, 王启明, 等.Q235G 钢连铸坯的高温

高温抗拉强度随温度的升高而逐渐降低。 力学性能分析[ J ] . 过程工程学报, 2009 , 9 ( 增刊 1 ):

210-213.
( 2 ) 45钢连铸坯有两个脆性温度区, 1200~
[ 2 ] 常桂华, 曹亚丹, 吕志升, 等. 连铸坯的高温力学性能
1350℃为第一类脆性温度区, 600~900℃为第二
分析[ J ] . 鞍钢技术, 2007 ( 6 ): 25-29.
类脆性温度区。
[ 3 ] 袁伟霞, 董汉雄, 袁桂莲. 中碳钢高温力学性能研究及

-3 -1 的变形条件
( 3 )在应变速率为 1.0×10 s
在连铸生产中的应用[ J ] . 炼钢, 1999 , 15 ( 1 ): 28-31.

下, 温度小于900 ℃ 时, 45 钢连铸坯的断面收缩率 [ 4 ] 吴宗双, 包燕平.60Mn钢高温力学性能研究[ J ] . 理化
低于60% , 塑性较差, 在实际生产过程中, 45钢连铸
检验( 物理分册), 2006 , 42 ( 3 ): 116-118 , 122.

坯的矫直区温度应大于 900 ℃ , 以防止出现矫直 [ 5 ] 孙胜英, 马永昌.SS400 连铸坯高温热塑性分析[ J ] .
裂纹。 理化检验( 物理分册), 2014 , 50 ( 4 ): 266-267 , 298.
5
3
