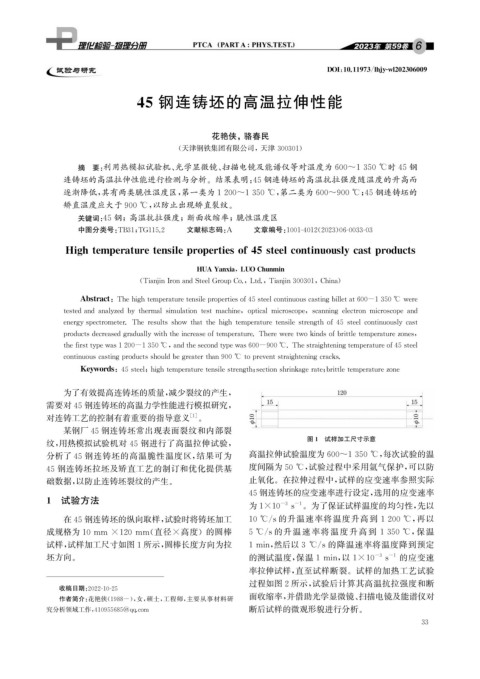

Page 49 - 理化检验-物理分册2023年第六期

DOI : 10.11973 / lh jy -wl202306009

45 钢连铸坯的高温拉伸性能

花艳侠, 骆春民

( 天津钢铁集团有限公司, 天津 300301 )

摘 要: 利用热模拟试验机、 光学显微镜、 扫描电镜及能谱仪等对温度为600~1350℃时45钢
连铸坯的高温拉伸性能进行检测与分析。结果表明: 45钢连铸坯的高温抗拉强度随温度的升高而

逐渐降低, 其有两类脆性温度区, 第一类为1200~1350℃ , 第二类为600~900℃ ; 45钢连铸坯的

矫直温度应大于900℃ , 以防止出现矫直裂纹。

关键词: 45钢; 高温抗拉强度; 断面收缩率; 脆性温度区

中图分类号: TB31 ; TG115.2 文献标志码: A 文章编号: 1001-4012 ( 2023 ) 06-0033-03

Hi g htem p eraturetensile p ro p ertiesof45steelcontinuousl y cast p roducts

HUAYanxia , LUOChunmin

( Tian j inIronandSteelGrou pCo. , Ltd. , Tian j in300301 , China )

Abstract : Thehi g htem p eraturetensile p ro p ertiesof45steelcontinuouscastin g billetat600-1350℃ were

testedandanal y zedb ythermalsimulationtestmachine , o p ticalmicrosco p e , scannin gelectron microsco p eand

ener gy s p ectrometer.Theresultsshowthatthehi g htem p eraturetensilestren g thof45steelcontinuousl ycast

p roductsdecreased g raduall ywiththeincreaseoftem p erature.Thereweretwokindsofbrittletem p eraturezones ,

thefirstt yp ewas1200-1350℃ , andthesecondt yp ewas600-900℃.Thestrai g htenin g tem p eratureof45steel

continuouscastin gp roductsshouldbe g reaterthan900℃to p reventstrai g htenin g cracks.

Ke y words : 45steel ; hi g htem p eraturetensilestren g th ; sectionshrinka g erate ; brittletem p eraturezone
为了有效提高连铸坯的质量, 减少裂纹的产生,
需要对45钢连铸坯的高温力学性能进行模拟研究,
对连铸工艺的控制有着重要的指导意义 [ 1 ] 。
某钢厂45钢连铸坯常出现表面裂纹和内部裂
图1 试样加工尺寸示意
纹, 用热模拟试验机对45钢进行了高温拉伸试验,

分析了45钢连铸坯的高温脆性温度区, 结果可为 高温拉伸试验温度为600~1350℃ , 每次试验的温

45钢连铸坯拉坯及矫直工艺的制订和优化提供基 度间隔为50℃ , 试验过程中采用氩气保护, 可以防
止氧化。在拉伸过程中, 试样的应变速率参照实际
础数据, 以防止连铸坯裂纹的产生。
45钢连铸坯的应变速率进行设定, 选用的应变速率
1 试验方法
为1×10 s 。为了保证试样温度的均匀性, 先以
-3
-1

在45钢连铸坯的纵向取样, 试验时将铸坯加工 10℃ / s的升温速率将温度升高到 1200℃ , 再以

成规格为10mm ×120mm ( 直径 × 高度)的圆棒 5℃ / s的升温速率将温度升高到 1350℃ , 保温

试样, 试样加工尺寸如图1所示, 圆棒长度方向为拉 1min , 然后以3 ℃ / s的降温速率将温度降到预定

-3
坯方向。 的测试温度, 保温1min , 以1×10 s -1 的应变速
率拉伸试样, 直至试样断裂。试样的加热工艺试验
过程如图2所示, 试验后计算其高温抗拉强度和断
收稿日期: 2022-10-25
作者简介: 花艳侠( 1988- ), 女, 硕士, 工程师, 主要从事材料研 面收缩率, 并借助光学显微镜、 扫描电镜及能谱仪对
断后试样的微观形貌进行分析。
究分析领域工作, 410955685@ qq .com
3
3
