李平平, 等: 锻钢件中常见冶金缺陷造成的淬火开裂

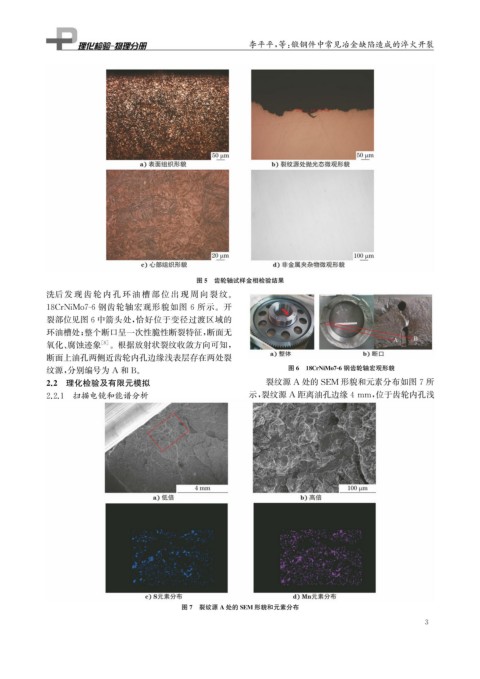

图5 齿轮轴试样金相检验结果
洗后发 现 齿 轮 内 孔 环 油 槽 部 位 出 现 周 向 裂 纹。
18CrNiMo7-6钢齿轮轴宏观形貌如图 6 所示。开
裂部位见图6中箭头处, 恰好位于变径过渡区域的
环油槽处; 整个断口呈一次性脆性断裂特征, 断面无
氧化、 腐蚀迹象 [ 8 ] 。根据放射状裂纹收敛方向可知,
断面上油孔两侧近齿轮内孔边缘浅表层存在两处裂
图6 18CrNiMo7-6钢齿轮轴宏观形貌
纹源, 分别编号为 A 和 B 。
2.2 理化检验及有限元模拟 裂纹源 A 处的 SEM 形貌和元素分布如图7所

2.2.1 扫描电镜和能谱分析 示, 裂纹源 A 距离油孔边缘4mm , 位于齿轮内孔浅

图7 裂纹源 A处的SEM 形貌和元素分布
