吕 渊: 金属软管断裂原因

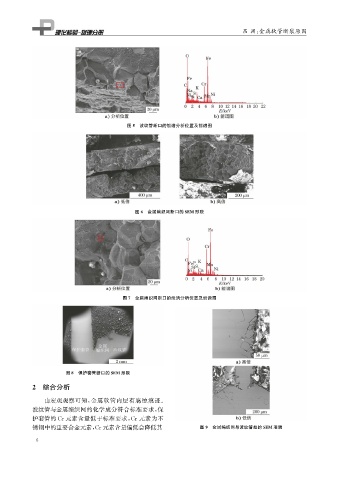

图5 波纹管断口的能谱分析位置及能谱图

图6 金属编织网断口的SEM 形貌

图7 金属编织网断口的能谱分析位置及能谱图

图8 保护套管断口的SEM 形貌

2 综合分析

由宏观观察可知, 金属软管内层有腐蚀痕迹。
波纹管与金属编织网的化学成分符合标准要求, 保
护套管的 Cr元素含量低于标准要求, Cr元素为不
锈钢中的重要合金元素, Cr元素含量偏低会降低其 图9 金属编织网与波纹管处的SEM 形貌
